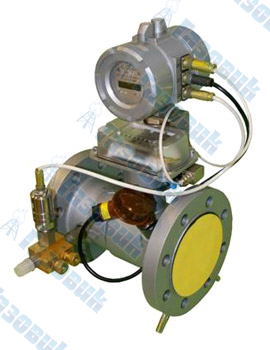

Измерительный комплекс учета газа КИ-СТГ-Б

Измерительный комплекс КИ-СТГ предназначен для измерения объема и объемного расхода природного газа и других неагрессивных сухих газов в рабочих условиях и автоматического приведения измеренного объема газа к стандартным условиям в зависимости от давления, температуры и коэффициента сжимаемости.

Комплексы могут применяться при автоматизированном контроле и учете потребления газа на газораспределительных станциях, газораспределительных пунктах, котельных, промышленных предприятиях и других узлах учета газа.

Для кислорода комплексы не применимы.

Устройство и принцип работы

Измерительный комплекс КИ-СТГ состоит из:

• турбинный счетчик газа типа СТГ;
• электронный корректор объема газа БК (SEVC-D или др.);
• датчик абсолютного (или избыточного) давления;
• датчик температуры;
• комплект сервисных программ (дискета);
• кронштейн для крепления БК;
• комплект документации (РЭ, паспорта, руководство оператора и т.п.).

Выполняемые функции:

• комплекс измеряет объем газа в рабочих условиях, давление и температуру и приводит измеренный объем к стандартным условиям,согласно измеренным значениям давления и температуры и вычисленному значению коэффициента сжимаемости;
• комплекс обеспечивает архивирование параметров потока газа в памяти корректора;
• комплекс обеспечивает защиту введеной базы настройки корректора и архивной информации, хранящейся в его памяти, от постороннего вмешательства.

Технические характеристики
