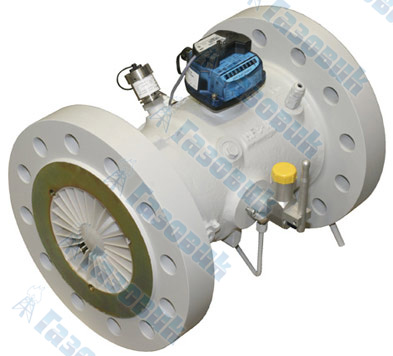

Счетчики газа турбинные TZ G65, TZ G100, TZ G160, TZ G250, TZ G400, TZ G650, TZ G1000, TZ G1600, TZ G2500, TZ G4000

Назначение

Счетчики TZ-Fluxi предназначены для коммерческого учета расхода природного и других неагрессивных газов при давлении до 100 бар.

Счетчики типоразмеров от G65 до G16000 обеспечивают измерение объемного расхода газа в диапазоне от 10 до 25 000 м³/ч в трубопроводах с диаметрами условного прохода от 50 до 600 мм.

Для коммерческого учета счетчики TZ-Fluxi применяются с электронными корректорами.

Принцип работы

Основными составными частями счетчика являются:

• металлический корпус;
• решетка струевыпрямителя;
• турбина и передаточный механизм;
• герметичное отсчетное устройство с роликовым сумматором.

Поток газа вращает крыльчатку турбины, угловая скорость которой линейно зависит от расхода газа. Вращение турбины через магнитную муфту передается на отсчетное устройство, которое суммирует число оборотов турбины и показывает количество прошедшего через счетчик объема газа в м³ в рабочих условиях.

Технические характеристики

Динамический диапазон 1:10, 1:20 и 1:30 (по спецзаказу) и увеличивается при повышении давления газа.

Основная относительная погрешность находится в пределах:

±2% при расходе газа от Q_min до 0,2Q_max;

±1% от 0,2Q_max до Q_max, где Q_min и Q_max — минимальный и максимальный расходы газа соответственно.

Межповерочный интервал — 8 лет.
