Типовой проект ТКУ-300

Описание

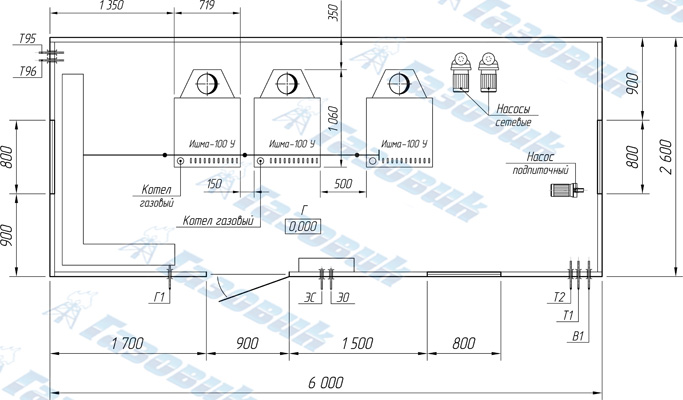

В данном типовом проекте котельная ТКУ-300 состоит из газового узла (как с узлом учета, так и без него), насосной группы , автоматики управления и трёх котлов Ишма-100У с атмосферными горелками мощностью по 100 кВт каждый. Данные котлы, выпускаемые ОАО "Боринское", претерпели ряд существенных доработок и изменений, и как следствие хорошо себя зарекомендовали на рынке. Модельный ряд данных котлов также включает в себя следующие мощности: 12.5, 25, 31.5, 40, 50, 63, 80 и 100 кВт.

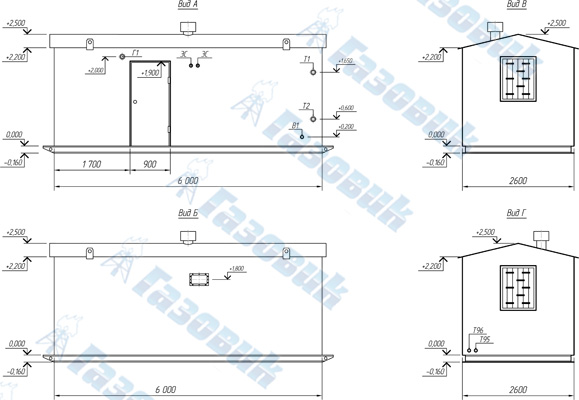

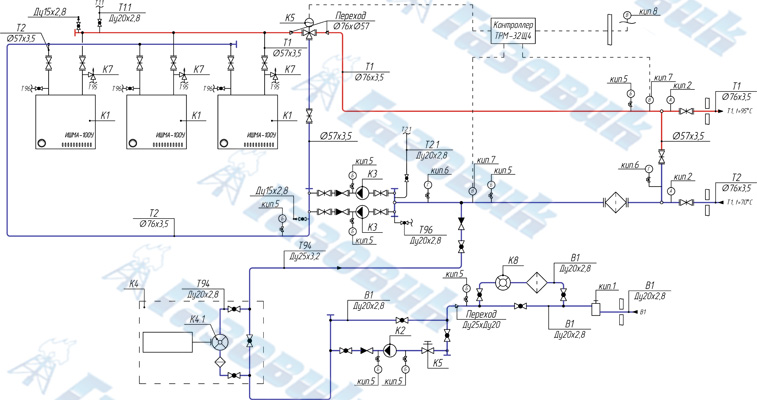

Т95 - дренаж от предохранительного клапана; Т96 - дренаж от котлов; Г1 - ввод газа; ЭС - электроснабжение; ЭО - электроосвещение, выход на электросветильник; Т2 - трубопровод из системы отопления, обратный трубопровод; Т1 - трубопровод в систему отопления, подающий трубопровод; В1 - ввод водопровода.
