Типовой проект ТКУ-800

Описание

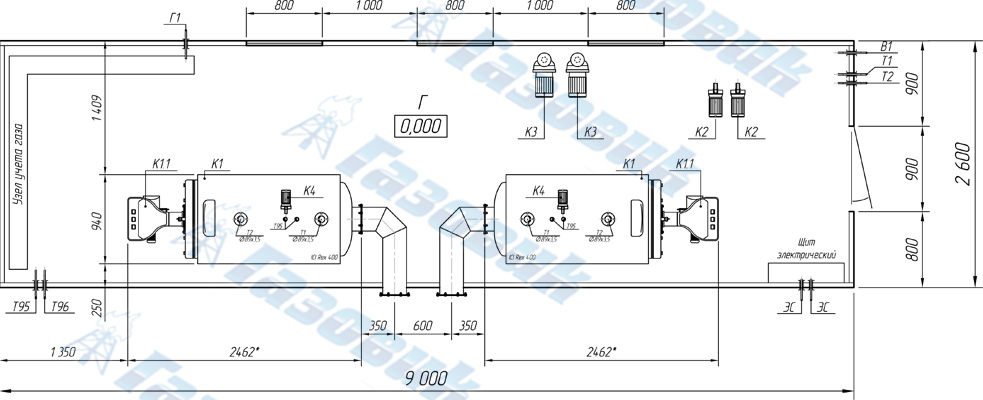

В данном типовом проекте котельная ТКУ-800 состоит из газового узла (как с узлом учета, так и без него), насосной группы , автоматики управления и двух котлов ICI REX 40 (Концерн ICI Caldaie (Италия)) с дутьевыми горелками мощностью по 400 кВт каждый. Данные котлы указанны в качестве наглядного примера в виде готового типового проекта. Помимо данных котлов имеется возможность установки котлов различных производителей как отечественных, так и импортных, любого модельного ряда котлов с различными мощностями.

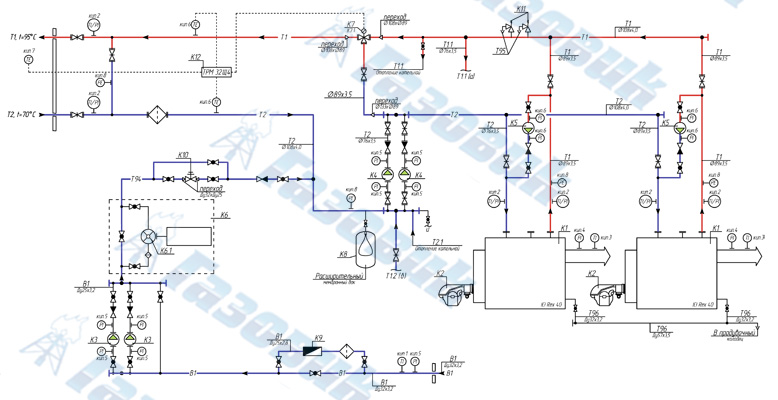

Т95 - дренаж от предохранительного клапана; Т96 - дренаж от котлов; Г1 - ввод газа; ЭС - электроснабжение; ЭО - электроосвещение, выход на электросветильник; Т2 - трубопровод из системы отопления, обратный трубопровод; Т1 - трубопровод в систему отопления, подающий трубопровод.
