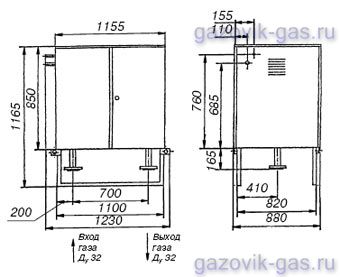

Газорегуляторный пункт шкафной ГРПН-300 с основной и резервной линиями редуцирования

Технические характеристики

Регулятор давления газа: РДУ-32 (РД-32).

Выходное давление: 1,2 - 3,5 кПа.

Перепад давления на фильтре:

• на чистом фильтре - 500 мм вод. ст.
• на грязном фильтре - 1000 мм вод. ст.

Присоединение фланцевое по ГОСТ 12815-80:

• Д_У входного патрубка - 32 мм;
• Д_У выходного патрубка - 32 мм.

Масса: 90 кг.

1 - шкаф; 2 - основная линия редуцирования; 3 - резервная линия редуцирования; 4, 11, 12, 15 - краны (вентили)Д_У 32 (Д_У 50);
5 - кран (вентиль) Д_У 20; 6, 18 - устройство запорно-сбросное под манометр (кран трехходовой); 7, 14 - фильтры газовые;
8, 13 - регуляторы давления газа универсальные РДУ-32 (РД-32); 9, 10, 20 - краны Д_У 15; 16, 19 - манометры; 17 - мановакуумметр;
21 - регулятор давления газа РДСК1-1,2; 22 - обогреватель.

Устройство и принцип работы

Газорегуляторный пункт состоит из шкафа (1), куда вмонтированы основная линия редуцирования (2) и резервная (3). Основная линия редуцирования (2) состоит из крана (вентиля) входного (4), фильтра газового (7), регулятора давления газа (8) и выходного крана (вентиля)(11). При ремонте технологического оборудования основной линии подача газа к потребителю осуществляется через резервную линию, которая включает в себя кран входной (15), фильтр газовый (14), регулятор давления газа (13) и выходной кран (12). Для сброса порции газа при ремонте технологического оборудования предусмотрены сбросные трубопроводы с кранами (5). Фильтры газовые (7), (14) предназначены для очистки газа от механических примесей. Степень загрязнения фильтра определяется по перепаду давления до и после фильтра. Перепад давления должен измеряться эксплуатирующей организацией дифманометром, подсоединяемым к кранам (6), (18), установленным на фильтрах.
