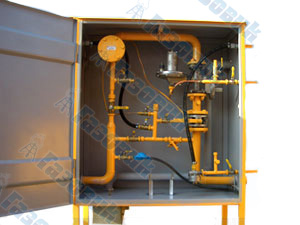

Газорегуляторный пункт шкафной ГРПН-300 с одной линией редуцирования и байпасом

Технические характеристики

Регулятор давления газа: РДУ-32 (РД-32).

Выходное давление: 1,2 - 3,5 кПа.

Перепад давления на фильтре:

• на чистом фильтре - 500 мм вод. ст.
• на грязном фильтре - 1000 мм вод. ст.

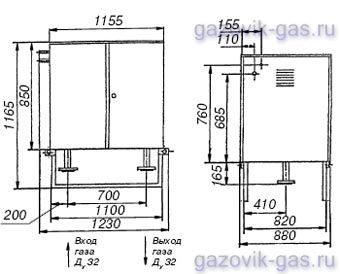

Присоединение фланцевое по ГОСТ 12815-80:

• Д_У входного патрубка - 32 мм;
• Д_У выходного патрубка - 32 мм.

Масса: 90 кг.

1 - шкаф; 2 - основная линия редуцирования; 3 - байбасная ветка; 4 - кран входной; 5, 12, 13, 15 - краны (вентили); 6, 18 - устройства запорно-сбросные (краны трехходовые); 7 - фильтр газовый; 8 - регулятор давления универсальный РДУ-32 (РД-32); 9, 10, 20 - краны Д_У 15; 11 - кран выходной; 17 - мановакуумметр; 19 - манометр; 21 - регулятор РДСГ-1-1,2; 22 - обогреватель.

Устройство и принцип работы

Газорегуляторный пункт представляет собой шкаф (1), в котором смонтированы основная линия редуцирования (2) и байпасная ветка (3). Основная линия редуцирования (2) состоит из крана входного (4), фильтра газового (7), регулятора давления газа (8) и выходного крана (11). В случае аварии на основной линии подача газа к потребителю осуществляется через обводную линию (байпас), которая включает в себя два крана: запорный (12), регулирующего (15) и манометра (19). Для сброса порции газа при ремонте технологического оборудования предусмотрены сбросные трубопроводы с кранами (5), (13). Фильтр газовый (7) предназначен для очистки газа от механических примесей. Степень загрязнения фильтра можно определить по перепаду давления до и после фильтра. Перепад давления должен измеряться эксплуатирующей организацией дифманометром, подсоединяемым к кранам (6), установленным на катушках до и после фильтра.
