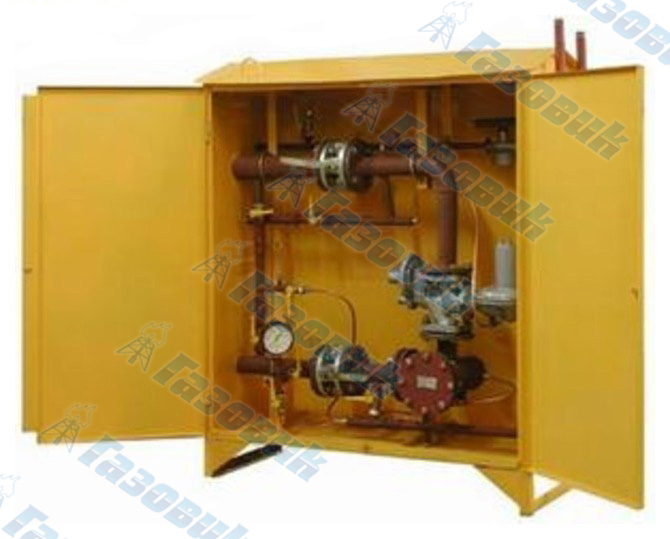

ГРПШ-400-02-СГ-ЭК с узлом учета и газовым обогревом с основной и резервными линиями редуцирования

Технические характеристики

Регулируемая среда: Природный газ по ГОСТ 5542-87.

Давление газа на входе: 0,6 МПа.

Диапазон настройки давления газа на выходе: 0,002 - 0,0035 МПа; 0,0035 - 0,005 МПа.

Максимальная пропускная способность: 600 м³/ч.

Регулятор давления газа: Комбинированный.

Тепловая мощность обогревателя при давлении газа 2000 Па: 1,1 кВт.

Расход газа на обогреватель при давлении газа 2000 Па: 0,1 м³/ч.

Время включения обогревателя: 90 С.

Время отключения обогревателя при прекращении подачи газа: 90 С.

Счетчик газа: СГ-ЭК-100/1,6.

Погрешность измерения в диапазоне измерения расхода, (20 - 100) Q_max: ±1%

Масса: 900 кг.

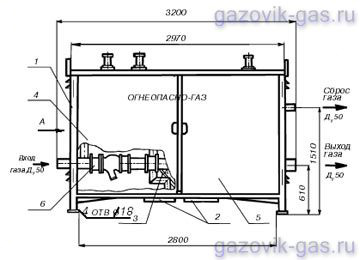

1 - шкаф; 2 - обогреватель; 3 - газопровод; 4, 5 - двери; 6 - оборудование технологическое.

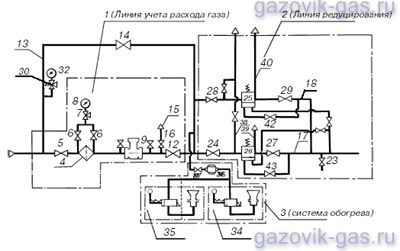

1 - линия учета расхода; 2 - линия редуцирования; 3 - система обогрева; 4 - фильтр;
5 - 7, 12, 14 - 16, 23, 24, 27 - 29, 37 - 40 - запорная арматура; 8 - манометр; 9 - счетчик газа; 13 - обводная линия; 17 - основная линия редуцирования; 18 - резервная линия редуцирования; 34, 35 - обогреватели; 36 - регулятор.

Устройство и принцип работы

ГРПШ представляет собой металлический шкаф (1) с теплоизоляцией.

В шкафу размещено технологическое оборудование (6). Для удобства обслуживания имеются двери (4), (5). Для обогрева ГРПШ в холодное время предназначены два обогревателя (2), газ к которым подводится по газопроводу (3).

Технологическое оборудование состоит из линии учета расхода газа (1), линии редуцирования (2) и системы обогрева (3).

Линия учета расхода газа содержит фильтр (4), кран (5). Для визуального наблюдения за давлением газа и замера перепада давления на фильтре предусмотрены краны (6), (7) и манометр (8). Для измерения объема проходящего потока газа предусмотрен счетчик газа (9). На выходе установлен кран (12).

Для обеспечения бесперебойной подачи газа потребителю при ремонте фильтра предусмотрена обводная линия (13), снабженная краном (14).

Для сброса газа при выполнении ремонтных работ предусмотрен сбросной трубопровод (15) с краном (16).

Линия редуцирования состоит из основной (17) и резервной (18) линий, импульсных трубопроводов и трубопроводов сброса газа (38), (39), (40)(продувочных).

Для замера давления газа на выходе установлен кран (23).

Линии редуцирования состоят из кранов (24), (28) на входе, регуляторов давления газа РДНК-400, кранов (27), (29)на выходе.

Система обогрева (3) предназначена для обогрева ГРП шкафного в холодное время года и включает два обогревателя (34), 35, регулятор РДСГ-1,2 (36) и кран (37).
