ГРПШ-1 с одной линией редуцирования

Назначение

Газорегуляторные пункты шкафные (ГРПШ) предназначены для редуцирования высокого или среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне, независимо от изменения входного давления и расхода, автоматического прекращения подачи газа при повышении или понижении выходного давления сверх заданных значений, а также очистки газа от механических примесей.

ГРПШ используются в системах газоснабжения жилых зданий, объектов промышленного и сельскохозяйственного назначения. ТУ 4859-001-75954496-2005, Разрешение на применение № РРС 00-18915.

Технические характеристики

Регулятор давления газа: РДГД-20/5М.

Регулируемая среда: Природный газ по ГОСТ 5542-87.

Максимальное давление на входе, МПа (кгс/см²): 0,6 (6).

Номинальное выходное давление, кПа (мм вод. ст.): 1,2 - 3 (120 – 300).

Максимальная пропускная способность, м³/ч: 100.

Присоединительные размеры Д_У, мм:

• входного патрубка - 20;
• выходного патрубка - 32.

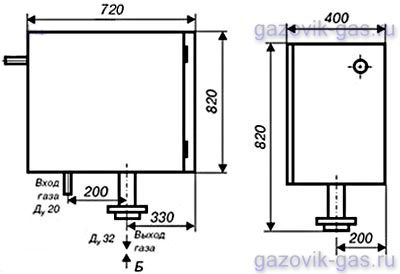

Габаритные размеры, мм:

• длина - 720;
• ширина - 400;
• высота - 820.

Масса, кг, не более: 80.
