Газорегуляторный пункт шкафной ГРПШ-1 с основной и резервной линиями редуцирования

Технические характеристики

Регулятор давления газа: РДГД-20М.

Максимальное давление на входе, МПа (кгс/см²): 0,6 (6).

Номинальное выходное давление, кПа (мм вод. ст.): 1,2 – 3 (120–300).

Максимальная пропускная способность, м³/ч: 100.

Присоединительные размеры Д_У, мм:

• входного патрубка - 20;
• выходного патрубка - 32.

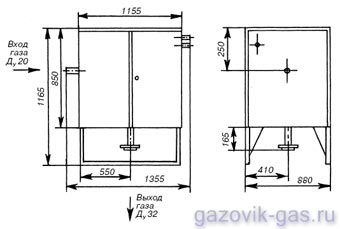

Габаритные размеры, мм:

• длина - 1155;
• ширина - 880;
• высота - 1165.

Масса, кг, не более: 80.

1 - шкаф; 2 - линия редуцирования; 3 - кран входной; 4 - кран трехходовой; 5 - кран Д_У 20; 6 - регулятор давления газа РДГД-20М;
7, 12 - кран Д_У 15; 9 - кран выходной; 10 - манометр; 11 - мановакуумметр; 13 - обогреватель.

Устройство и принцип работы

Газорегуляторный пункт шкафной состоит из шкафа (1), в котором смонтирована линия редуцирования (2), состоящая из двух веток, одна из которых - основная, вторая - резервная. Каждая ветка включает в себя кран входной (3), регулятор давления газа (6) и кран выходной (9). Для замера входного давления газа установлен кран (4) для присоединения манометра (10), а для замера выходного давления предусмотрен кран (7) с ниппелем для присоединения мановакуумметра.

Газ по входному газопроводу поступает через кран (3) к регулятору (6), который имеет в своем составе непосредственно фильтр, редуцирующее устройство, автоматическое отключающее устройство и автоматическое сбросное устройство. Здесь входное давление снижается до заданного выходного и поступает к потребителю. Для сброса порции газа при ремонте технологического оборудования предусмотрены сбросные трубопроводы с кранами (5).
