ГРПШ-04-2У1, ГРПШ-05-2У1, ГРПШ-07-2У1, ГРПШ-02-2У1, ГРПШ-03М-2У1, ГРПШ-03БМ-2У1 с основной и резервными линиями редуцирования с узлом учета газа

Технические характеристики

Регулируемая среда: Природный газ по ГОСТ 5542-87.

Клапан предохранительный сбросной:

• КПС-Н (ГРПШ-04-2У1; ГРПШ-05-2У1; ГРПШ-07-2У1; ГРПШ-02-2У1);
• КПС-С (ГРПШ-03М-2У1; ГРПШ-03БМ-2У1).

Давление газа на входе, Р_вх,МПа:

• 0,6 (ГРПШ-04-2У1; ГРПШ-05-2У1; ГРПШ-07-2У1);
• 1,2 (ГРПШ-02-2У1; ГРПШ-03М-2У1; ГРПШ-03БМ-2У1).

Диапазон настройки выходного давления, Р_вых, кПа:

• 2 -5 (ГРПШ-04-2У1; ГРПШ-05-2У1; ГРПШ-07-2У1; ГРПШ-02-2У1);
• 30 - 100 (ГРПШ-03М-2У1);
• 270 - 300 (ГРПШ-03БМ-2У1).

Масса, кг: 250.

1 - Р_вх; 2 - продувочный патрубок; 3 - вход КПС-С; 4 - выход КПС-С; 5 - Р_вых; 6 - вентиляционный патрубок.

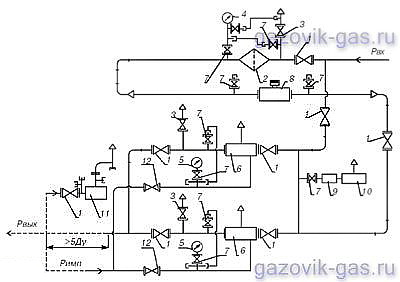

1, 3, 7, 12, 13 - краны шаровые; 2 - фильтр типа ФГ; 4 - манометр входной МТ; 5 - выходной манометр (не комплектуется);
6 - регулятор давления газа; 8 - счетчик газовый; 9 - регулятор (на отопление); 10 - аппарат отопительный;
11 - клапан предохранительный сбросной.

Устройство и принцип работы

Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран (1) и фильтр (2) поступает на счетчик газа (8), а затем к регулятору давления газа (6), регулятор снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран (13) поступает потребителю.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан (11) и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа.

На фильтре (2) установлен манометр (4) для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра - 5 кПа.

В случае ремонта оборудования при закрытых входном (1) и выходном (13) кранах газ поступает к потребителю по резервной линии редуцирования. Контроль давления производится по выходному манометру (5).

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входного крана (1), после регулятора давления газа (6) и на резервной линии редуцирования предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».
