ГРПШ-13-1Н(В)У1, ГРПШ-15-1Н(В)У1, ГРПШ-16-1Н(В)У1 с одним выходом, с одной линией редуцирования и байпасом

Технические характеристики

1 - Р_вх; 2 - продувочный патрубок; 3 - дымоход; 4 - выход предохранительного сбросного клапана; 5 - вентиляционный патрубок;
6 - вход предохранительно сбросного клапана; 7 - Р_вых; 8 - подвод импульса к регулятору.

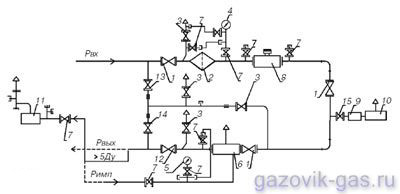

1, 3, 7, 12, 13, 14, 15 - краны шаровые; 2 - фильтр типа УФГ; 4 - манометр входной; 5 - выходной манометр (не комплектуется);
6 - регулятор давления газа; 8 - счетчик газовый; 9 - регулятор отопления; 10 - газогорелочное устройство;
11 - клапан предохранительный сбросной.

Устройство и принцип работы

Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран (1) и фильтр (2) поступает на счетчик газа (8), а затем к регулятору давления газа (6), регулятор снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран (12) поступает потребителю.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан (11) и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа.

На фильтре (2) установлен манометр (4) для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра - 5 кПа.

В случае ремонта оборудования при закрытых входном (1) и выходном (12) кранах газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами (13), (14) обеспечивающими плавность установки давления. Контроль давления производится по выходному манометру (5).

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входного крана, после регулятора давления газа и на байпасе предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».
