Газовик - промышленное газовое оборудование - Продукция - Газорегуляторный пункт шкафной (ГРПШ) *

ГРПШ-13-2Н(В)У1, ГРПШ-15-2Н(В)У1, ГРПШ-16-2Н(В)У1 с основной и резервными линиями редуцирования с узлом учета

ГРПШ-13-2Н(В)У1, ГРПШ-15-2Н(В)У1, ГРПШ-16-2Н(В)У1 с узлом учета

Технические характеристики


13-2НУ1
13-2ВУ1
15-2НУ1
15-2ВУ1
16-2НУ1
16-2ВУ1
Регулятор давления газа
РДГ-50Н
РДГ-50В
РДГ-80Н
РДГ-80В
РДГ-150Н
РДГ-150В
Давление газа на входе, Рвх, МПа
1,2
1,2
1,2
1,2
1,2
1,2
Диапазон настройки давления газа на выходе, Рвых, кПа
1,5 - 60
60 - 600
1,5 - 60
60 - 600
60 - 600
60 - 600
Пропускная способность (для газа плотностью g = 0,73 кг/м3), м3
6200
6200
13000
13000
25600
25600
Габаритные размеры, мм:
длина, L
2500
2500
2800
2800
4600
4600
ширина, B
1300
1300
1400
1400
1200
1200
высота, H
1900
1900
2200
1700
2500
2500
Масса, кг
650
650
720
720
800
800

Габаритный чертеж

Габаритный чертеж газорегуляторных пунктов шкафных ГРПШ

1 - Рвх; 2 - продувочный патрубок; 3 - дымоход; 4 - выход ПСК; 5 - вентиляционный патрубок; 6 - вход ПСК; 7 - Рвых;
8 - подвод импульса к регулятору.

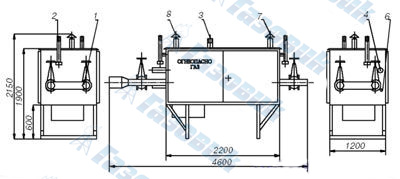

Габаритный чертеж газорегуляторного пункта шкафного ГРПШ-16-2Н(В)У1

Габаритный чертеж газорегуляторного пункта шкафного ГРПШ-16-2Н(В)У1

1 - РвхУ 50); 2 - продувочный патрубок (ДУ 20); 3 - выход ПСК-50В (ДУ50); 4 - вход ПСК-50В (ДУ 50); 5 - РвыхУ 200);
6 - подвод импульса к регулятору (ДУ 32); 7 - вентиляционный патрубок; 8 - дымоход.

Схема пневматическая функциональная

Схема пневматическая функциональная

1, 3, 7, 12, 13 - краны шаровые; 2 - фильтр типа ФГ; 4 - манометр входной МТ; 5 - выходной манометр (не комплектуется);
6 - регулятор давления газа; 8 - счетчик газовый; 9 - регулятор (на отопление); 10 - аппарат отопительный;
11 - клапан предохранительный сбросной.

Устройство и принцип работы

Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран (1) и фильтр (2) поступает на счетчик газа (8), а затем к регулятору давления газа (6). Регулятор снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран (13) поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан (11). Таким образом происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа.

На фильтре (2) установлен манометр (4) для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра - 5 кПа.

В случае ремонта оборудования при закрытых входном (1) и выходном (13) кранах газ поступает к потребителю по резервной линии редуцирования. Контроль давления производится по выходному манометру (5).

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входного крана (1), после регулятора давления газа (6) и на резервной линии редуцирования предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».
