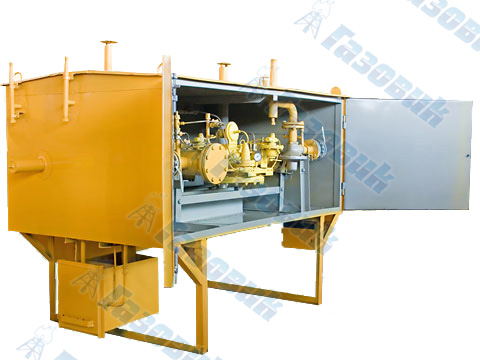

ГРПШ-13-2Н(В)-У1, ГРПШ-15-2Н(В)-У1, ГРПШ-16-2Н(В)-У1 с основной и резервной линиями редуцирования

ГРПШ-13-2Н(В)-У1, ГРПШ-15-2Н(В)-У1, ГРПШ-16-2Н(В)-У1 с основной и резервной линиями редуцирования

Назначение

ГРПШ-13-2Н(В)-У1, ГРПШ-15-2Н(В)-У1, ГРПШ-16-2Н(В)-У1 — шкафные газорегуляторные пункты с основной и резервной линиями редуцирования, на базе регуляторов РДГ-150Н(В). Используются в системах газоснабжения коммунально- бытовых и промышленных объектов как самостоятельные ГРП для редуцирования среднего и высокого давления газа на заданное и автоматического поддержания выходного давления на заданном уровне независимо от изменения расхода или входного давления, а также автоматической остановки подачи газа при аварийном отклонении давления от заданных значений.

Технические характеристики

Газорегуляторные пункты
ГРПШ-13-2Н-У1
ГРПШ-13-2В-У1
ГРПШ-15-2Н-У1
ГРПШ-15-2В-У1
ГРПШ-16-2Н-У1
ГРПШ-16-2В-У1
Регулятор давления газа
РДГ-50Н
РДГ-50В
РДГ-80Н
РДГ-80В
РДГ-150Н
РДГ-150В
Регулируемая среда
природный газ по ГОСТ 5542-87
Давление газа на входе, Рвх, МПа
1,2
1,2
1,2
1,2
1,2
1,2
Диапазон настройки выходного давления, Рвых, кПа
1,5 - 60
60 - 600
1,5 - 60
60 - 600
1,5 - 60
60 - 600
Пропускная способность (для газа плотностью ρ = 0,73 кг/м3), м3
6200
6200
13000
13000
29000
29000
Тепловая мощность устройства горелочного, кВт
7
7
7
7
7
7
Габаритные размеры, мм
Длина L
2000
2000
2500
2500
2800
2800
Ширина B
1400
1400
1400
1400
1400
1400
Высота H
1600
1600
2000
2000
2100
2100
Масса, кг
550
550
620
620
700
700

Габаритный чертеж

Габаритный чертеж ГРПШ-13-2Н(В)-У1, ГРПШ-15-2Н(В)-У1, ГРПШ-16-2Н(В)-У1

1 — Рвх; 2 — продувочный патрубок; 3 — дымоход; 4 — выход ПСК; 5 — вентиляционный патрубок; 6 — вход ПСК; 7 — Рвых;
8 —подвод импульса к регулятору.

Схема пневматическая функциональная

Схема пневматическая функциональная

1, 3, 7, 12, 13 — краны шаровые; 2 — фильтр типа ФГ; 4 — манометр входной МТ; 5 — выходной манометр (не комплектуется);
6 — регулятор давления газа; 8 — счетчик газовый; 9 — регулятор (на отопление); 10 — аппарат отопительный; 11 — клапан предохранительный сбросной.

Устройство и принцип работы

Пункт работает следующим образом. Газ по входному трубопроводу через входной кран (1) и фильтр (2) поступает на счетчик газа (8), а затем к регулятору давления газа (6), который снижает давление газа до установленного значения и поддерживает его на заданном уровне. Газ после редуцирования через выходной кран (13) поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан (11), посредством которого происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывающий подачу газа.

На фильтре (2) установлен манометр (4), определяющий перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра - 5 кПа.

В случае аварии или обслуживании оборудования при закрытых входном (1) и выходном (13) кранах газ поступает к потребителю по резервной линии редуцирования. Контроль давления производится по выходному манометру (5).

На входном газопроводе после входного крана (1), после регулятора давления газа (6) и на резервной линии редуцирования предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».
