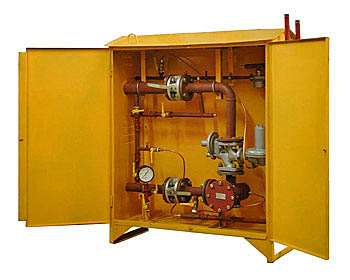

ГРПШ-32-СГ с одной линией редуцирования и байпасом, с узлом учета и газовым обогревом

Технические характеристики

Регулируемая среда: Природный газ по ГОСТ 5542-87.

Давление на входе: 0,3; 0,6; 1,2 МПа.

Диапазон настройки давления газа на выходе: 2 – 2,5 кПа.

Тепловая мощность обогревателя при давлении газа 2000 Па: 0,96 м³/ч.

Расход газа на обогреватель при давлении газа 2000 Па: 0,1 м³/ч

Время отключения обогревателя, с: 90.

Время отключения обогревателя при прекращении подачи газа, с: 90.

Условный проход счетчика газа: 50 мм.

Погрешность измерения в диапазоне измерения расхода, % (20–100) Q_max: ±1

Масса: 350кг.

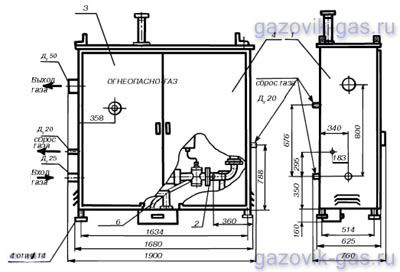

1 - шкаф; 2 - технологическое оборудование; 3, 4 - дверки; 5 - обогреватель; 6 - газопровод.

1 - основная линия; 2 - обводная линия; 4 - фильтр сетчатый; 5 - счетчик газа; 6 - термометр манометрический самопишущий;
7 - манометр самопишущий; 13 - регулятор давления; 17 - клапан предохранительно-сбросной; 12, 22 - манометры; 8, 11, 23 - клапаны трехлинейные; 24, 26 - сбросные линии; 3, 9, 10,14, 15, 16,18, 19, 27,28, 29, 32 - запорная арматура; 21 - вентиль; 30 - обогреватель.

Устройство и принцип работы

ГРП шкафной представляет собой металлический шкаф (1) с размещенным в нем технологическим оборудованием (2). Для удобства обслуживания в шкафу имеются двери (3; 4). Под днищем расположен обогреватель (5), предназначенный для обогрева ГРП шкафного в холодное время. Газ к обогревателю подводится по газопроводу (6).(см. габаритный чертеж)

Технологическое оборудование ГРП шкафного состоит из основной (рабочей) линии (1) и обводной (байпасной) линии (2). Газ через кран (3) поступает к фильтру сетчатому (4), очищается от механических примесей и проходит дальше через счетчик газа (5), предназначенный для измерения объема проходящего потока газа. Для корректировки показаний счетчика (5) по температуре и давлению газа установлены термометр манометрический самопишущий (6) и манометр самопишущий (7), подключенный через кран (8).

Для визуального наблюдения за давлением газа и измерения перепада давления на фильтре (4) установлены краны <9; 10), клапан (11) и манометр (12). После счетчика (5) газ поступает к регулятору давления (13), предназначенному для снижения давления газа и поддержания его в заданных пределах. На импульсных линиях регулятора (13) установлены краны (14; 15). От регулятора давления через кран (16) газ поступает к потребителю.

На выходе основной линии установлен предохранительно-сбросной клапан (1)7 с краном (18). Для измерения давления газа на выходе установлен кран (19). Для обеспечения бесперебойной подачи газа к потребителю при ремонте оборудования предусмотрена обводная линия (2) с установленными на ней краном (20), вентилем (21) и манометром (22) для контроля давления, подключенным через клапан (23). Для сброса газа на основной линии (1) предусмотрен сбросной трубопровод (26) с краном (27). Краны (28; 29) предусмотрены для измерения перепада давления на счетчике (5). Для подачи газа к обогревателю (30) установлен кран (32).
