ГРПШ-М с основной и резервной линией редуцирования и с газовым обогревом

Технические характеристики

Регулятор давления газа: РДГ-50H(В).

Максимальное входное давление: 1,2 МПа.

Пропускная способность при давлении на входе:

• 0,1 МПа - 700 м³/ч;
• 0,3 МПа - 1200 м³/ч;
• 0,6 МПа - 2600 м³/ч;
• 0,9 МПа - 4200 м³/ч;
• 1,2 МПа - 5200 м³/ч.

Расход газа на обогреватель при давлении 2000 Па: 0,1 м³/ч.

Тепловая мощность газового обогревателя при давлении газа 2000 Па: 960 Вт.

Время включения обогревателя : 90 с.

Время отключения обогревателя при прекращении подачи газа: 90 с.

Масса: 535 кг.

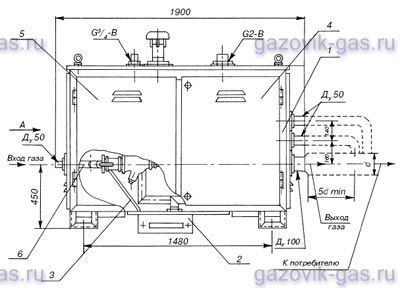

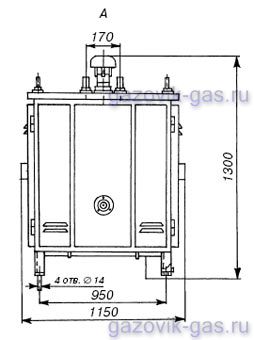

1 - установка шкафная; 2 - обогреватель; 3 - газопровод; 4, 5 - дверки; 6 - оборудование технологическое.

КН2, КН5 - кран входной; Ф1, Ф2 - фильтр; КП7, КП8 - клапан предохранительно-запорный; РД2, РД3 - регулятор давления газа;
КН3, КН4 - выходной кран; КП3–КП6 - трехлинейные краны; М1, М2 - манометры; КП9 - сбросной клапан; КН7–КН17- краны;
ВН - вентиль; ОГ - обогреватели; РД1 - регулятор давления газа РДСГ1-1,2.

Устройство и принцип работы

ГРП шкафной представляет собой металлический шкаф (1) с теплоизоляцией. В шкафу размещено технологическое оборудование (6). Для удобства обслуживания в шкафу с двух сторон имеются двери (4), (5), обеспечивающие доступ к технологическому оборудованию. Для обогрева ГРП шкафного в холодное время года предназначен обогреватель (2), газ к которому подводится по газопроводу (3).

Технологическое газовое оборудование ГРП шкафного состоит из двух линий редуцирования: основной и резервной. Газ через кран КН2 или КН5 поступает к фильтру Ф1 или Ф2, очищается от механических примесей и поступает к клапану предохранительно-запорному КП7 или КП8, предназначенному для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора РД2 или РД3 сверх установленного.

Через клапан КП7 или КП8 газ поступает к регулятору давления, предназначенному для снижения давления газа и поддержания его в заданных пределах. От регулятора давления через кран КН3 или КН4 газ поступает к потребителю. Для определения перепада давления до и после фильтра Ф1 или Ф2 предусмотрены трехлинейные краны КП3, КП4, КП5, КП6, служащие для присоединения дифманометра.

Манометры М1 и М2 служат для контроля давления в основной и резервной линиях. Краны КН2, КН3, КН4, КН5 предназначены для перекрытия линий редуцирования. На импульсных линиях установлены краны КН8, КН10, предназначенные для настройки клапанов КП7, КП8.

Для отключения импульсного газопровода при ремонте клапанов КП7, КП8 служат краны КН7, КН9. Сбросной клапан КП9 предназначен для аварийного сброса газа. Кран КН11 служит для настройки порога срабатывания клапана сбросного. Для продувки участков газопроводов «на свечу» после первого отключающего устройства предназначены краны КН14, КН17. Вентиль ВН и регулятор РД1 обеспечивают поступление газа требуемого давления к обогревателю ОГ.

*По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.
