ГРПШН-А-01-СГ с одной линией редуцирования и байпасом, с узлом учета газа и газовым обогревом

Технические характеристики.

Регулируемая среда: Природный газ по ГОСТ 5542-87.

Давление на входе: 1,2 МПа

Тепловая мощность обогревателя при давлении газа 2000 Па: 0,96 кВт.

Расход газа на обогреватель при давлении газа 2000 Па, м³/ч: 0,1.

Время отключения обогревателя, с: 90.

Время отключения обогревателя при прекращении подачи газа, с: 90.

Условный проход счетчика газа, Д_У: 50 мм.

Погрешность измерения в диапазоне измерения расхода (20 - 100) Q_max: ± 1 %.

1 - шкаф; 2 - технологическое оборудование; 3, 4 - дверки; 5 - обогреватель; 6 - газопровод.

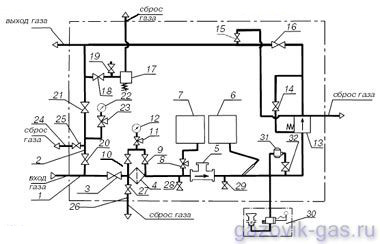

1 - основная линия; 2 - обводная линия; 4 - фильтр сетчатый; 5 - счетчик газа; 6 - термометр манометрический самопишущий;
7 - манометр самопишущий; 11 - клапан трехлинейный; 3, 8, 9, 10, 14, 15, 16, 18, 21, 23, 28, 29, 32 - запорная арматура;
12, 22 - манометры; 17 - предохранительно-сбросной клапан; 30 - обогреватель; 13, 31 - регуляторы давления.

Устройство и принцип работы

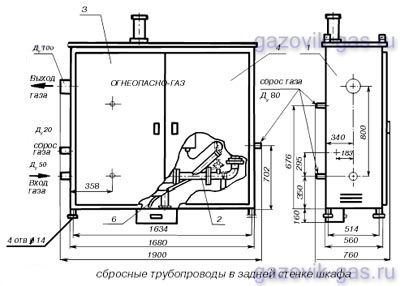

ГРП шкафной представляет собой металлический шкаф (1) с размещенным в нем технологическим оборудованием (2). Для удобства обслуживания в шкафу имеются двери (3) и (4). Под днищем расположен обогреватель (5), предназначенный для обогрева ГРП шкафного в холодное время. Газ к обогревателю (5) подводится по газопроводу (6) (см. габаритный чертеж).

Технологическое оборудование ГРП шкафного состоит из основной (рабочей) линии (1) и обводной (байпасной) линии (2). Газ через кран (3) поступает к фильтру сетчатому (4), очищаясь от механических примесей, он проходит дальше через счетчик газа (5), предназначенный для измерения объема проходящего потока газа. Для корректировки показаний счетчика (5) по температуре и давлению газа установлены термометр манометрический самопишущий (6) и манометр самопишущий (7), подключенный через кран (8).

Для визуального наблюдения за давлением газа и измерения перепада давления на фильтре (4) установлены краны (9) и (10), клапан (11) и манометр (12). После счетчика (5) газ поступает к регулятору давления (13), предназначенному для снижения давления газа и поддержания его в заданных пределах. На импульсных линиях регулятора (13) установлены краны (14) и (15). От регулятора давления через кран (16) газ поступает к потребителю.

На выходе основной линии установлен предохранительно-сбросной клапан (17) с краном (18). Для измерения давления газа на выходе установлен кран (19), с помощью которого производится также настройка клапана (17).

Для обеспечения бесперебойной подачи газа к потребителю при ремонте оборудования предусмотрена обводная линия (2) с установленными на ней кранами (20) и (21), манометром (22) для контроля давления, подключенным через кран (23). Для сброса газа на основной линии (1) предусмотрен сбросной трубопровод (26) с краном (27). Краны (28) и (29) предусмотрены для измерения перепада давления на счетчике (5). Для подачи газа к обогревателю (30) установлен регулятор (31) и кран (32).
