ГРПШН-А-02 с основной и резервной линиями редуцирования, с газовым обогревом

Технические характеристики

Максимальное давление на входе: 1,2 МПа.

Максимальная пропускная способность: 900 м³/ч.

Тепловая мощность обогревателя, при давлении газа 2000 Па: 1,1 кВт.

Расход газа на обогреватель при давлении газа 2000 Па: 0,1 м³/ч.

Время включения обогревателя, с: 90.

Время отключения обогревателя при прекращении подачи газа, с: 90.

Масса, не более: 400 кг.

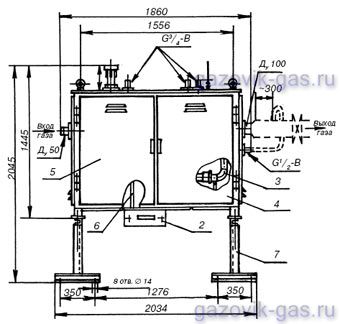

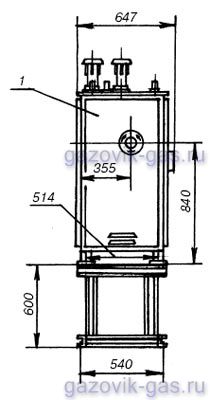

1 — шкаф металлический; 2 — обогреватель; 3 — оборудование технологическое; 4, 5 — дверки; 6 — газопровод;
7 — стойка (поставляется по спецзаказу).

РД1, РД2, РД3 — регуляторы давления газа; КН6, КН3 — кран пробковый входной; Ф1, Ф2 — фильтры; КH7, КН9 — кран пробковый выходной; М1 — манометр; КН2–КН5 — трехлинейные краны; КП1, КП2 — клапаны; КН10–КН14 — краны.

Устройство и принцип работы

ГРПШ состоит из металлического шкафа (1), размещенного в нем технологического оборудования (3). Металлический шкаф установлен на стойки (7), под днищем его установлен обогреватель (2), предназначенный для обогрева ГРПШ в холодное время года. Для удобства обслуживания в шкафу имеются дверки (4) и , (5).

Для подвода газа от ГРПШ к обогревателю ОГ имеется газопровод (6), регулятор давления РД3, вентиль ВН1. Технологическое оборудование ГРПШ состоит из двух рабочих линий редуцирования. Во время работы ГРПШ одна из линий является резервной. Газ через кран пробковый КН6 или КН8 подводится к фильтру Ф1 или Ф2, очищается от механических примесей и поступает к регулятору давления РД1 или РД2, предназначенному для снижения давления газа и поддержания его на заданном уровне, отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов. От регулятора РД1 или РД2 газ поступает к потребителю через кран пробковый КН7 или КН9. Для измерения входного давления газа предназначен манометр М1, присоединенный к входному газопроводу через трехлинейный кран КН1. Для определения перепада давления до и после фильтров Ф1 и Ф2 предусмотрены трехлинейные краны КН2, КН3, КН4, КН5, служащие для присоединения дифманометров. Через клапаны КП1 и КП2 рабочие линии редуцирования соединены с продувочными газопроводами. На импульсных линиях установлены краны КН10, КН12, КН13, КН14. Для подключения манометра в целях определения давления на выходе служит кран КН11 с ввернутым в него ниппелем.
