ГСГО с одной линией редуцирования и байпасом и с газовым обогревом

Технические характеристики ГСГО

Максимальное входное давление: 1,2 МПа.

Пропускная способность при давлении на входе:

• 0,1 МПа - 700 м³/ч;
• 0,3 МПа - 1200 м³/ч;
• 0,6 МПа - 2600 м³/ч;
• 0,9 МПа - 4200 м³/ч;
• 1,2 МПа - 5200 м³/ч.

Расход газа на обогреватель при давлении 2000 Па: 0,1 м³/ч.

Тепловая мощность газового обогревателя при давлении газа 2000 Па: 1,1 кВт.

Время включения обогревателя: 90 с.

Время отключения обогревателя при прекращении подачи газа: 90 с.

Масса: 450 кг.

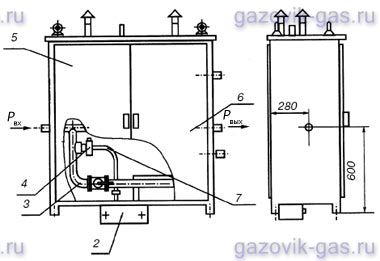

Габаритный чертеж (подвод газа справа):
1 — шкаф металлический; 2 — обогреватель; 3 — оборудование технологическое; 4 — регулятор давления газа; 5, 6 — дверки;
7 — газопровод

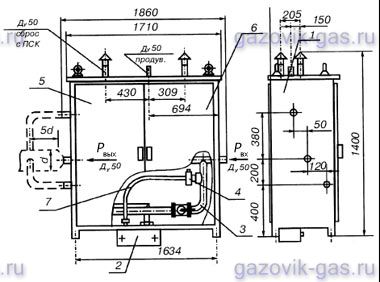

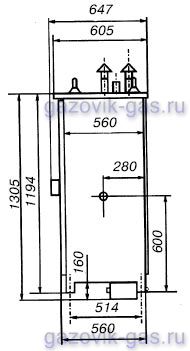

Габаритный чертеж (подвод газа слева):
1 — шкаф металлический; 2 — обогреватель; 3 — оборудование технологическое; 4 — регулятор давления газа; 5, 6 — дверки;
7 — газопровод

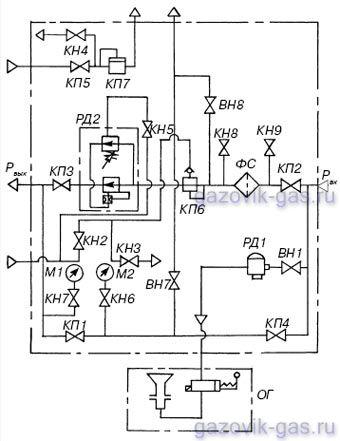

КП2 — входной кран; ФС — фильтр сетчатый; КП6 — клапан предохранительно-запорный; РД2 — регулятор давления газа РДБК1-50; КП3 — выходной кран; КН8, КН9 — трехлинейные краны; М1, М2 — манометры; КП7 — сбросной клапан; КН2, КН3, КН4 — краны; ВН7, ВН8 — вентили; ОГ — обогреватель; РД1 — регулятор давления газа РДСГ1-1,2

Устройство и принцип работы

ГРП шкафной представляет собой металлический шкаф (1) с размещенным в нем технологическим оборудованием (3). Под  днищем расположен обогреватель (2), предназначенный для обогрева ГРПШ в холодное время года. Для удобства обслуживания в шкафу имеются дверки (5), (6). ГРПШ изготавливается с подводом газа справа или слева. Для подвода газа к обогревателю от шкафной установки имеется газопровод (7), регулятор давления газа (4) (РДСГ1-1,2), вентиль ВН1.

Технологическое оборудование ГРПШ состоит из двух линий: рабочей и обводной (байпас). Газ через кран КП2 поступает к фильтру сетчатому ФС, очищается от механических примесей и поступает к клапану предохранительному запорному КП6, предназначенному для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора РД2 сверх установленного.

Через клапан КП6 газ поступает к регулятору давления РД2, предназначенному для снижения давления газа и поддержания его в заданных пределах. От регулятора давления через кран КП3 газ поступает к потребителю. Для определения перепада давления до и после фильтра сетчатого предусмотрены трехлинейные краны КН8 и КН9, предназначенные для присоединения манометров.

Манометры М1 и М2 служат для контроля давления в рабочей и резервной линиях. Краны КП2, КПЗ предназначены для перекрытия рабочей линии. На импульсной линии установлен кран КН3, предназначенный для настройки клапана КП6.

Для отключения импульсного газопровода при ремонте клапана КП6 установлен кран КН2. Обводная линия предназначена для обеспечения бесперебойной работы ГРПШ в случае ремонта рабочей линии. Сбросной клапан КП7 предназначен для аварийного сброса газа, кран КН4 — для настройки порога срабатывания клапана сбросного. Для продувки участников газопроводов «на свечу» после первого отключающего устройства на основной и обводной линиях установлены вентили ВН7 и ВН8. Через вентиль ВН1 и регулятор РД1 газ поступает в обогреватель ОГ.
