Газовик - промышленное газовое оборудование - Продукция - Газорегуляторный пункт шкафной (ГРПШ) *

ГСГО-50-СГ-ЭК, ГСГО-50/25-СГ-ЭК, ГСГО-50/25-СГ100-ЭК c одной линией редуцирования и байпасом, с узлом учета и газовым обогревом

ГСГО-Газорегуляторный пункт шкафной с узлом учета и газовым обогревом ГСГО

Технические характеристики

Регулируемая среда: Природный газ по ГОСТ 5542-87.

Давление на входе: 1,2 МПа.

Регулятор давления газа:

  • РДБК1-50 (ГСГО-50-СГ-ЭК);
  • РДБК1-50/25 (ГСГО-50/25-СГ-ЭК, ГСГО-50/25-СГ100-ЭК).

Счетчик газа:

  • СГ16М-400 (ГСГО-50-СГ-ЭК);
  • СГ16М-250 (ГСГО-50/25-СГ-ЭК;
  • СГ16М-100 (ГСГО-50/25-СГ100-ЭК).

Пропускная способность при давлении на входе:

  • 0,1 МПа - 800, (320)*, 200)** м3/ч;
  • 0,3 МПа - 1600, (600)*, (400)** м3/ч;
  • 0,6 МПа - 2800, (1000)*, (700)** м3/ч;
  • 0,9 МПа - 4000, (1400)*, (1000)** м3/ч;
  • 1,2 МПа - 5200, (2000)*, (1300)** м3/ч;

Тепловая мощность обогревателя при давлении газа 2000 Па: 1920 Вт.

Расход газа на обогреватель при давлении газа 2000 Па: 0,2 м3/ч.

Время отключения обогревателя: 90 с.

Время отключения обогревателя при прекращении подачи газа: 90 с.

Приведение измеренного рабочего объема газа к объему при& стандартных условиях: Электронный корректор.

Диапазон температуры измеряемой среды: от -200С до +500С.

Габаритные размеры:

  • длина - 3120 мм;
  • ширина - 1050 мм;
  • высота - 2100 мм.

Масса: 1000 кг.

* Для ГСГО-50/25-СГ-ЭК.

**Для ГСГО-50/25-СГ100-ЭК.

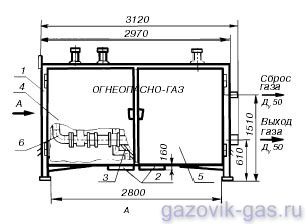

Габаритный чертеж

Габаритный чертеж ГСГО-50-СГ-ЭК, ГСГО-50/25-СГ-ЭК, ГСГО-50/25-СГ100-ЭК Габаритный чертеж ГСГО-50-СГ-ЭК, ГСГО-50/25-СГ-ЭК, ГСГО-50/25-СГ100-ЭК Габаритный чертеж ГСГО-50-СГ-ЭК, ГСГО-50/25-СГ-ЭК, ГСГО-50/25-СГ100-ЭК

1 - шкаф; 2 - обогреватели; 3 - газопровод; 4, 5 - двери; 6 - оборудование технологическое.

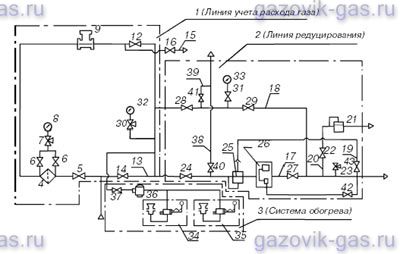

Схема пневматическая функциональная

Схема пневматическая функциональная

4 - фильтр; 5 - 7, 12 - 14, 16, 22 - 24, 27 - 31, 37, 40 - 43 - запорная арматура; 8, 32, 33 - манометры; 9 - измерительный комплекс;
21 - клапан пружинный сбросной; 25 - клапан предохранительно-запорный; 26, 36 - регуляторы давления; 34, 35 - обогреватели.

Устройство и принцип работы ГСГО

ГРП шкафной представляет собой металлический шкаф (1) с теплоизоляцией.

В шкафу размещено технологическое оборудование (6). Для удобства обслуживания в шкафу имеются двери (4) и (5).
Для обогрева ГРП шкафного в холодное время года предназначены два обогревателя (2), газ к которым подводится по газопроводу (3).

Технологическое газовое оборудование ГРП шкафного состоит из линии учета расхода газа (1), линии редуцирования (2) и системы обогрева (3).

Линия учета расхода газа содержит фильтр (4), кран (5). Для визуального наблюдения за давлением газа и замера перепада
давления на фильтре предусмотрены краны (6), (7) и манометр (8). Для учета расхода газа предусмотрен измерительный комплекс (9).

Для обеспечения бесперебойной подачи газа потребителю при ремонте фильтра предусмотрена обводная линия (13),
снабженная краном (14).

Для сброса газа при выполнении ремонтных работ предусмотрен сбросной трубопровод (15) с краном (16).

Линия редуцирования состоит из основной (17) и обводной (байпасной) линии (18), импульсного трубопровода (19),
трубопровода сброса газа (20), предохранительного сбросного клапана (21) с краном (22).

Для замера давления газа на выходе установлен кран (23).

Основная линия содержит кран (24) на входе, клапан предохранительно-запорный (25), регулятор давления газа РДБК1-50 (26),
кран (27) на выходе.

Для контроля давления установлены краны (30) и (31) с манометрами (32) и (33).

Для сброса газа при выполнении ремонтных работ предусмотрены продувочные трубопроводы (38), (39) с кранами (40) и (41).

Система обогрева (3) предназначена для обогрева ГРП шкафного в период отопительного сезона и включает два обогревателя (34),
(35), регулятор РДСГ-1,2 (36) и кран (37).


Значения для исполнений ГСГО 50-СГ-ЭК, ГСГО 50/25-СГ-ЭК, ГСГО 50/25-СГ100-ЭК
00
01
02
03
04
05
06
Диапазон настройки давления газа на выходе, кПа
1–4
4–16
16–40
40–60
60–100
100–250
250–600
Диапазон настройки давления срабатывания сбросного клапана, МПа
0,00126–0,00500
0,005–0,020
0,02–0,05
0,050–0,075
0,075–0,126
0,126–0,300
0,3–0,7
Диапазон настройки автоматического отключения подачи газа, МПа:
при повышении выходного давления
0,0014–0,0060
0,006–0,022
0,022–0,060
0,060–0,080
0,08–0,14
0,14–0,32
0,32–0,75
при понижении выходного давления
0,0003–0,0020
0,001–0,003
0,002–0,003
0,01–0,03
0,01–0,06
0,05–0,12
0,1–0,4
