Газовик - промышленное газовое оборудование  Продукция  Газорегуляторный пункт шкафной (ГРПШ)

ГСГО-100 с основной и резервной линиями редуцирования и с газовым обогревом

Технические характеристики

Регулятор давления газа: РДБК1-100/70 или РДБК1П-100/70.

Максимальное входное давление: 1,2 МПа.

Пропускная способность при давлении на входе:

• 0,1 МПа - 2800 м³/ч;
• 0,3 МПа - 5620 м³/ч;
• 0,6 МПа - 13000 м³/ч;
• 0,9 МПа - 16000 м³/ч;
• 1,2 МПа - 19000 м³/ч.

Расход газа на обогреватель, при давлении 2000 Па: 0,2 м³/ч.

Тепловая мощность газового обогревателя при давлении газа 2000 Па: 2,2 кВт.

Время включения обогревателя: 90 с.

Время отключения обогревателя при прекращении подачи газа: 90 с.

Масса: 1300 кг.

1 - шкаф металлический; 2, 3 - обогреватели; 4 - оборудование технологическое; 5 - регулятор давления РДСГ1-1,2;
6, 7 - дверки; 8 - газопровод.

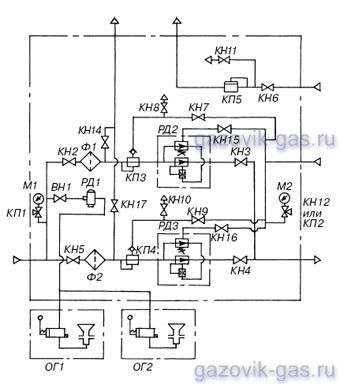

КН2, КН5 - входной кран; Ф1, Ф2 - фильтр; КП3, КП4 - клапан предохранительно-запорный; РД2, РД3 - регулятор давления газа;
КН3, КН4 - выходной кран; М1, М2 - манометр; КН7–КН11 - краны; КП5 - сбросной клапан; КН14, КН17 - краны; ВН1 вентиль;
РД1 - регулятор давления газа РДСК1-1,2; КП2 - трехлинейный клапан; ОГ1, ОГ2 - обогреватели.

Устройство и принцип работы

ГРП шкафной представляет собой металлический шкаф (1) с теплоизоляцией. В шкафу размещено технологическое
оборудование (4). Для удобства обслуживания в шкафу имеются двери (6), (7), обеспечивающие доступ к технологическому оборудованию.
Для обогрева ГРП шкафного в холодное время года предназначены обогреватели (2), (3), газ к которым подводится по газопроводу (8).

Технологическое газовое оборудование ГРП шкафного состоит из двух линий редуцирования: основной и резервной. Газ через кран (задвижку) КН2 или КН5 поступает к фильтру Ф1 или Ф2, очищается от механических примесей и поступает к клапану предохранительному запорному КП3 или КП4, предназначенному для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора РД2 или РД3 сверх установленного. Через клапан КП3 или КП4 газ поступает к регулятору давления, предназначенному для снижения давления и поддержания его в заданных пределах. От регулятора давления через кран (задвижку) КН3 или КН4 газ поступает к потребителю. Манометр М1 служит для контроля давления в основной и резервной линиях. Краны (задвижки) КН2, КН3, КН4, КН5 предназначены для перекрытия линий редуцирования. На импульсных линиях установлены краны КН8, КН10, предназначенные для настройки клапанов КП3, КП4.

Для отключения импульсного газопровода при ремонте клапанов КП3, КП4 служат краны КН7, КН9. Сбросной клапан КП5 предназначен для аварийного сброса газа. Кран КН11 служит для настройки порога срабатывания клапана сбросного. Для продувки участков газопроводов «на свечу» после первого отключающего устройства предназначены краны КН14, КН17. Вентиль ВН1 и регулятор РД1 обеспечивают поступление газа требуемого давления к обогревателям ОГ1, ОГ2. Для замера давления на выходе из регулятора предусмотрены (в зависимости от исполнения) кран КН12 с штуцером для подключения мановакууммера или клапан трехлинейный КП2 с манометром М2.
