ГСГО-100/1 с одной линией редуцирования и байпасом, с газовым обогревом

Технические характеристики

Регулятор давления газа: РДБК1-100/70 или РДБК1П-100/70.

Максимальное входное давление: 1,2 МПа.

Пропускная способность при давлении на входе:

• 0,1 МПа - 2800 м³/ч;
• 0,3 МПа - 5600 м³/ч;
• 0,6 МПа - 13000 м³/ч;
• 0,9 МПа - 16000 м³/ч;
• 1,2 МПа - 19000 м³/ч.

Расход газа на обогреватель при давлении 2000 Па: 0,2 м³/ч.

Тепловая мощность газового обогревателя при давлении газа 2000 Па: 2,2 кВт.

Время включения обогревателя: 90 с.

Время отключения обогревателя при прекращении подачи газа: 90 с.

Масса: 1100 кг.

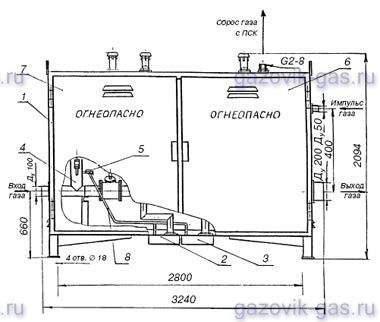

1 - шкаф металлический; 2, 3 - обогреватели; - оборудование технологическое; 5 - регулятор давления РДСГ1-1,2;
6, 7 - дверки; 8 - газопровод.

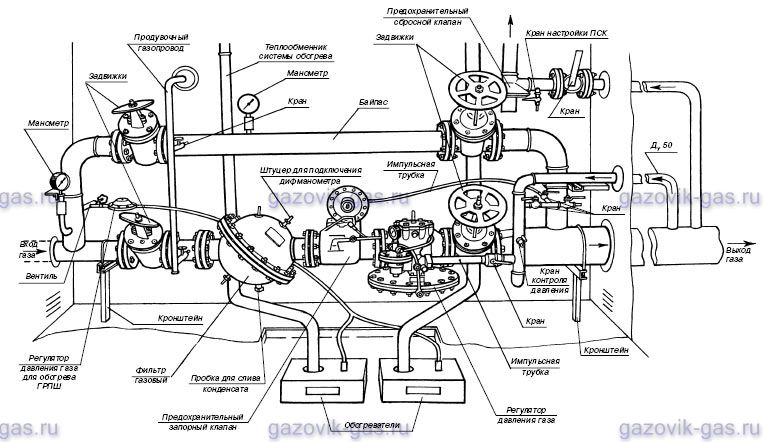

Газорегуляторный пункт шкафной типа ГСГО-100/1 с одной линией редуцирования и байпасом

КН1 - кран входной; Ф - фильтр; КП1 - клапан предохранительно-запорный; РД2 - регулятор давления газа; КН2 - выходной кран;
М1, М2 - манометры; КН4–КН9 - краны; КП2 - сбросной клапан; ВН1 - вентиль; РД1 - регулятор давления газа РДСГ1-1,2;
КП3 - трехлинейный клапан; ОГ1, ОГ2 - обогреватели.

Устройство и принцип работы

ГРП шкафной представляет собой металлический шкаф (1) с теплоизоляцией. В шкафу размещено технологическое оборудование (4). Для удобства обслуживания в шкафу имеются двери (6), (7), обеспечивающие доступ к технологическому оборудованию. Для обогрева ГРП шкафного в холодное время года предназначены обогреватели (2), (3), газ к которым подводится по газопроводу (8).

Технологическое газовое оборудование ГРП шкафного состоит из одной линии редуцирования и байпасной линии. Газ через кран (задвижку) КН1 поступает к фильтру Ф, где происходит очистка от механических примесей, и поступает к клапану предохранительному запорному КП1, предназначенному для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора РД2 сверх установленного. Через клапан КП1 газ поступает к регулятору давления, предназначенному для снижения давления газа и поддержания его в заданных пределах. От регулятора давления через кран (задвижку) КН2 газ поступает к потребителю.

Манометры М1 и М2 служат для контроля давления в основной и обводной линиях. Краны (задвижки) КН1, КН2 предназначены для перекрытия основной линии редуцирования. На импульсной линии установлен кран КН3, предназначенный для настройки клапана КП1.

Для отключения импульсного газопровода при ремонте клапана КП1 служит кран КН5. Обводная линия предназначена для обеспечения бесперебойной работы ГРПШ в случае ремонта. Сбросной клапан КП2 предназначен для аварийного сброса газа. Кран КН7 служит для отключения клапана КП2. Для продувки участков газопроводов «на свечу» после первого отключающего устройства предназначены краны КН8, КН9.

Вентиль ВН1 и регулятор РД1 обеспечивают поступление газа требуемого давления к обогревателям ОГ1, ОГ2. Для замера давления на выходе из регулятора предусмотрены (в зависимости от исполнения) кран КН8 с штуцером для подключения мановакуумметра или клапан трехлинейный КП3 с манометром М3.

*По заказу возможно изготовление данного изделия с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.
