Газовик - промышленное газовое оборудование  Продукция  Газорегуляторный пункт шкафной (ГРПШ)

ГСГО-100/2-СГ-ЭК с основной и резервной линиями редуцирования, с узлом учета и газовым обогревом

Технические характеристики

Регулируемая среда: Природный газ по ГОСТ 5542-87.

Давление на входе: 1,2 МПа.

Регулятор давления газа: РДБК1-100.

Тепловая мощность обогревателя, при давлении газа 2000 Па: 1920 Вт.

Расход газа на обогреватели, при давлении газа 2000 Па: 0,2 м³/ч.

Время отключения обогревателя: 90 c.

Время отключения обогревателя при прекращении подачи газа: 90 c.

Приведение измеренного рабочего объема газа к объему при стандартных условиях: Электронный корректор.

Диапазон температуры измеряемой среды: от –20⁰C до +50⁰C.

Масса: 1310 кг.

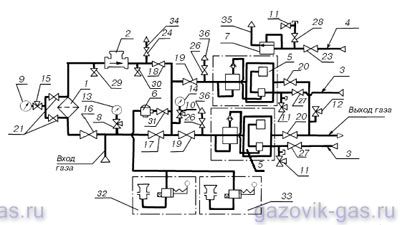

1 - фильтр сетчатый; 2 - измерительный комплекс; 3, 4 - импульсные трубопроводы; 5, 6 - регуляторы давления; 7 - клапан пружинный сбросной; 8 - 12 - клапаны трехлинейные;
13 - 15 - манометры; 16 - 31 - запорная арматура; 32 - 33 - обогреватели газовые; 34, 35, 36 - трубопроводы сброса газа.

Устройство и принцип работы

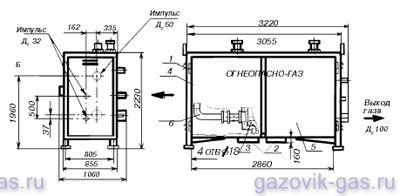

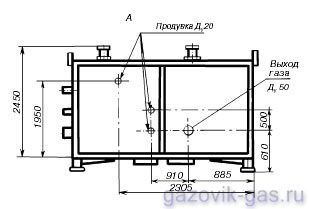

ГРП шкафной представляет собой металлический шкаф (1) с теплоизоляцией.

В шкафу размещено технологическое оборудование (6). Для удобства обслуживания в шкафу имеются двери (4) и (5). Для обогрева ГРП шкафного в холодное время года предназначены
два обогревателя (2), газ к которым подводится по газопроводу (3).

Технологическое газовое оборудование ГРП шкафного состоит из линии учета расхода газа, линии редуцирования и системы обогрева.

Линия учета расхода газа содержит фильтр (1), кран (16). Для визуального наблюдения за давлением газа и замера перепада давления на фильтре предусмотрены краны (21) и манометр (15).
Для учета расхода газа предусмотрен измерительный комплекс (2).

Для обеспечения бесперебойной подачи газа потребителю при ремонте фильтра предусмотрена обводная линия с краном (17).

Для сброса газа при выполнении ремонтных работ предусмотрен сбросной трубопровод (34) с краном (24).

Линия редуцирования состоит из двух параллельных линий редуцирования, импульсных трубопроводов (3), (4), трубопровода сброса газа (35), клапана пружинного сбросного (7) с краном (23).

Для замера давления газа на выходе установлен клапан трехлинейный (12), обеспечивающий установку контрольного манометра.

Каждая линия содержит кран (19) на входе, регулятор давления газа блочный (5) (РДГБ-100), кран (27) на импульсной линии, кран (20) на выходе, а также клапан трехлинейный (11) для контроля давления при настройке отключающего устройства регулятора (5).

Для сброса газа при выполнении ремонтных работ предусмотрены продувочные трубопроводы (36) с кранами (26).

Для контроля давления установлены клапаны (8) и (10) с манометрами (13) и (14).

Система обогрева предназначена для обогрева ГРП шкафного в период отопительного сезона и включает два обогревателя (32) и (33), регулятор РДСГ-1,2 и кран (31).

* Для ГСГО-100/2-СГ-ЭК с измерительным комплексом на базе счетчика газа СГ16МТ-800.

** Для ГСГО-100/2-СГ-ЭК с измерительным комплексом на базе счетчика газа СГ16МТ-1000.
