ГРПШ-400, ГРПШ-400-01, ГРПШ-07-У1, ГРПШ-01-У1, ГРПШ-03М-У1, ГРПШ-03БМ-У1 с узлом учета газа, с одной линией редуцирования, байпасом и одним выходом

Применение

Газорегуляторные пункты шкафные бытовые ГРПШ-400, -400-01,-01-1У1,-07-1У1 предназначены для очистки газа от механических примесей, редуцирования высокого или среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменения расхода и входного давления, автоматического прекращения подачи газа при аварийных повышении или понижении выходного давления сверх заданных пределов.

Технические характеристики

Регулируемая среда: Природный газ по ГОСТ 5542-87.

Температура окружающего воздуха: от -40⁰C до +60⁰C.

Максимальное входное давление, Р_вх: 0,6; 1,2 МПа.

Диапазон настройки давления газа на выходе:

• 2 - 5 кПа (ГРПШ-400, -400-01, -07-У1, -01-У1);
• 10 - 100 кПа (ГРПШ-03М-У1);
• 270 - 300 кПа (ГРПШ-03БМ-У1).

Неравномерность регулирования: ±10%.

Присоединительные размеры:

• входного патрубка - 50 мм;
• выходного патрубка - 65 мм;
• импульса - 15 мм.

Диапазон настройки давления срабатывания клапана предохранительного сбросного: 1,9 - 5,5 кПа.

Диапазон настройки давления срабатывания отключающего устройства, кПа:

• при понижении выходного давления: 0,2 - 0,5 Р_вых;
• при повышении выходного давления: 1,2 - 1,8 Р_вых.

Масса: 100 кг.

1 - выход клапана предохранительного сбросного; 2 - вентиляционный патрубок; 3 - продувочный патрубок; 4 - вход клапана предохранительного сбросного; 5 - Р_вх; 6 - Р_вых; 7 - подвод импульса к регулятору.

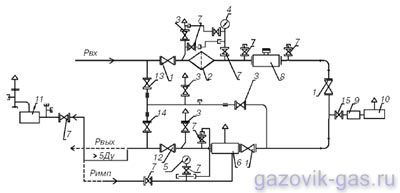

1, 3, 7, 12, 13,14, 15 - краны шаровые; 2 - фильтр типа УФГ; 4 - манометр входной; 5 - выходной манометр (не комплектуется); 6 - регулятор давления газа; 8 - счетчик газовый; 9 - регулятор отопления;
10 - газогорелочное устройство; 11 - клапан предохранительный сбросной.

Устройство и принцип работы

Газ по входному трубопроводу через входной кран (1) и фильтр (2) поступает на счетчик газа (8), а затем к регулятору давления газа (6), регулятор снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран (12) поступает потребителю. При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан (11) и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа. На фильтре (2) установлен манометр (4) для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра —
5 кПа.
