ГРПШ-400, ГРПШ-400-01, ГРПШ-07-У1, ГРПШ-01-У1, ГРПШ-03М-У1, ГРПШ-03БМ-У1 с одной линией редуцирования и байпасом

Технические характеристики

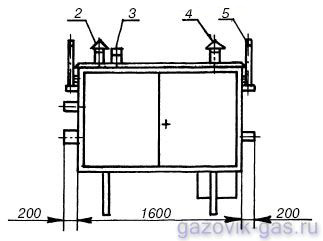

1 - Р_вх; 2 - дымоход; 3 - выход клапана предохранительного сбросного; 4 - вентиляционный патрубок; - продувочный патрубок; 6 - вход клапана предохранительного сбросного; 7 - Рвых;
8 - подвод импульса к регулятору.

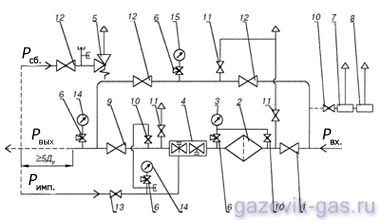

1 - запорная арматура; 2 - фильтр; 3 - входной манометр; 4 - регулятор давления газа; 5 - предохранительный сбросной клапан; 6 - кран трехходовой; 7 - регулятор давления газа (на отопление);
8 - газогорелочное устройство; 9 - запорная арматура; 10, 11, 12, 13 - запорная арматура; 14 - выходной манометр; 15 - манометр.

Устройство и принцип работы

Шкафные ГРП, газорегуляторные установки и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

• узел фильтра;
• линия редуцирования давления газа;
• обводная линия, байпас.

Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран (1), фильтр (2) поступает к регулятору давления газа (4), где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран (9) поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан (5), в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр (3), предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра - 10 кПа.

В случае ремонта оборудования при закрытых входном и выходном кранах (1) и (9) газ поступает к потребителю по обводному газопроводу, байпасу. Регулирование давления газа производится двумя последовательно установленными кранами. Контроль давления производится по выходному манометру (14).

На входном газопроводе после входного крана (1), после регулятора давления газа (4) и на байпасе предусмотрены продувочные трубопроводы.
