Газовик - промышленное газовое оборудование - Фотогалерея *

ТКУ-800 кВт

  • ТКУ-800 кВт, перед отправкойТКУ-800 кВт, перед отправкой
  • ТКУ-800 кВт, погрузка на тралТКУ-800 кВт, погрузка на трал
  • ТКУ-800 кВт,  газовый узел (встроенная ГРУ)ТКУ-800 кВт, газовый узел (встроенная ГРУ)

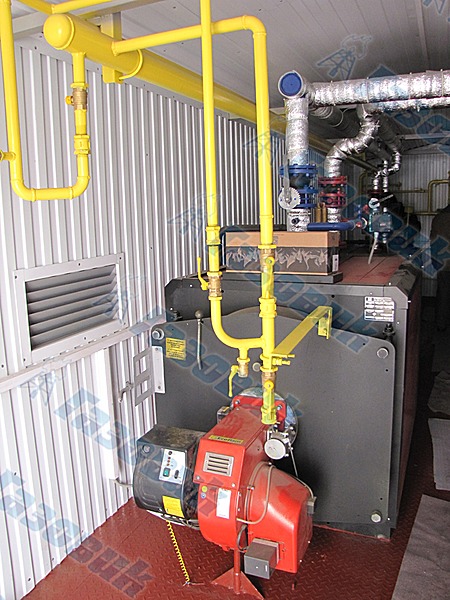

  • ТКУ-800 кВт, котел ICI REX-40, горелка EcoflamТКУ-800 кВт, котел ICI REX-40, горелка Ecoflam

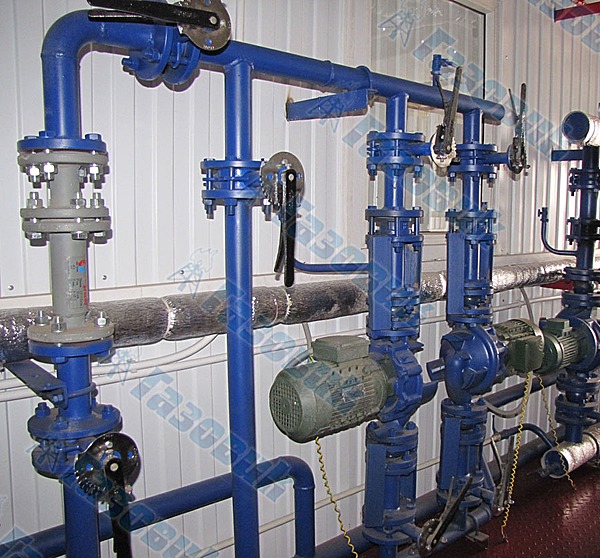

  • ТКУ-800 кВт, насосная группа, подпитывающий водопроводТКУ-800 кВт, насосная группа, подпитывающий водопровод

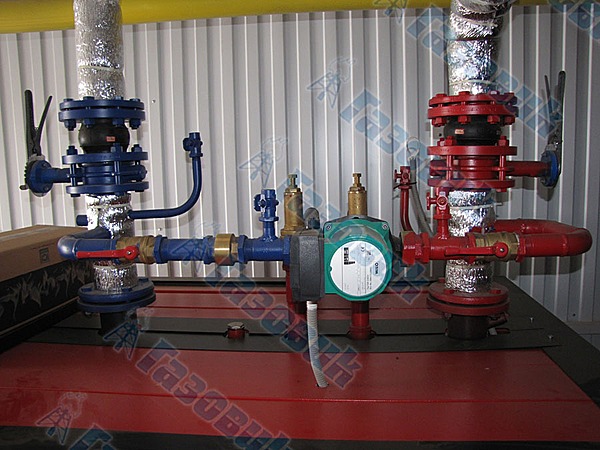

  • ТКУ-800 кВт, обвязка котлаТКУ-800 кВт, обвязка котла

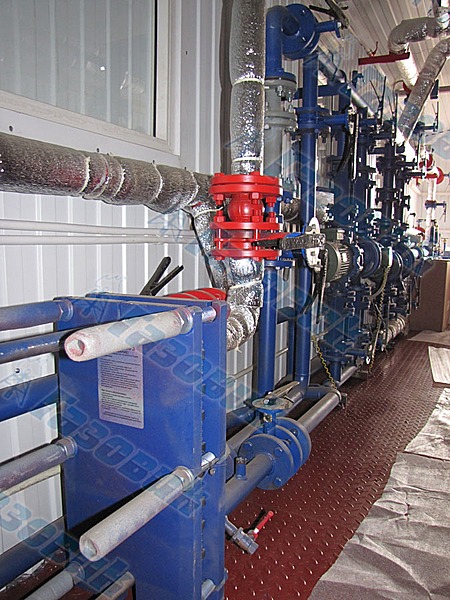

  • ТКУ-800 кВт, теплообменник ГВСТКУ-800 кВт, теплообменник ГВС

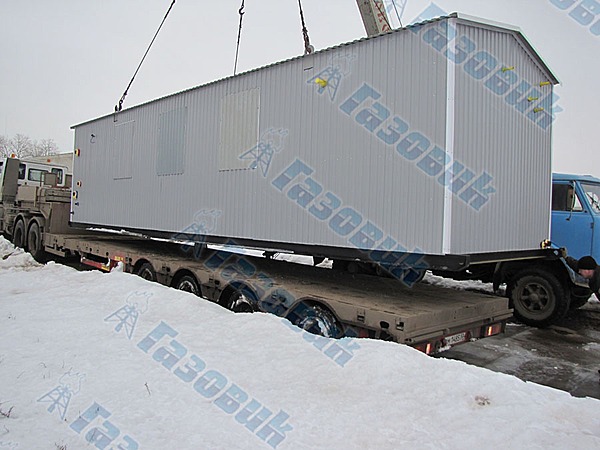

  • ТКУ-800 кВт, отгрузкаТКУ-800 кВт, отгрузка
  • Дымовая труба ТКУ-800, самонесущая, двухствольная, утеплённая, сейсмоустойчиваяДымовая труба ТКУ-800, самонесущая, двухствольная, утеплённая, сейсмоустойчивая

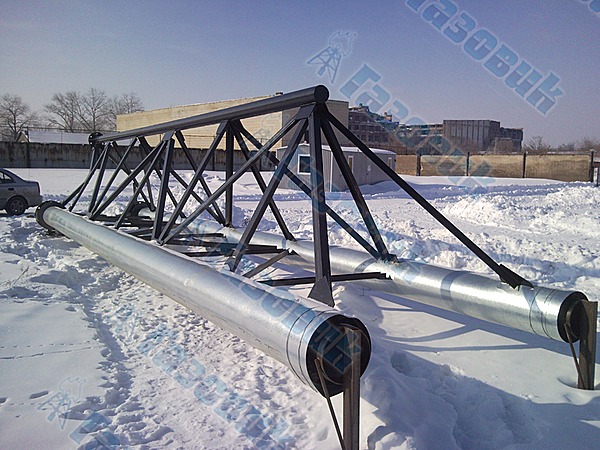

  • Дымовая труба ТКУ-800 кВтДымовая труба ТКУ-800 кВт

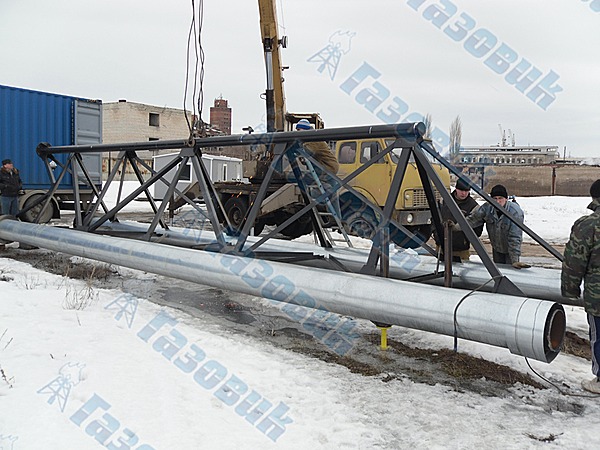

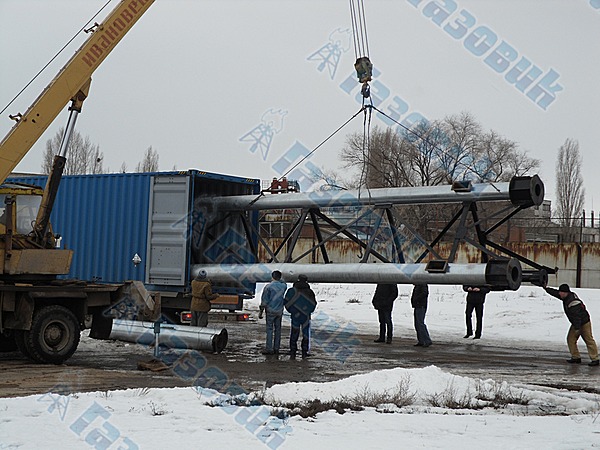

  • Дымовая труба ТКУ-800 кВт, погрузкаДымовая труба ТКУ-800 кВт, погрузка

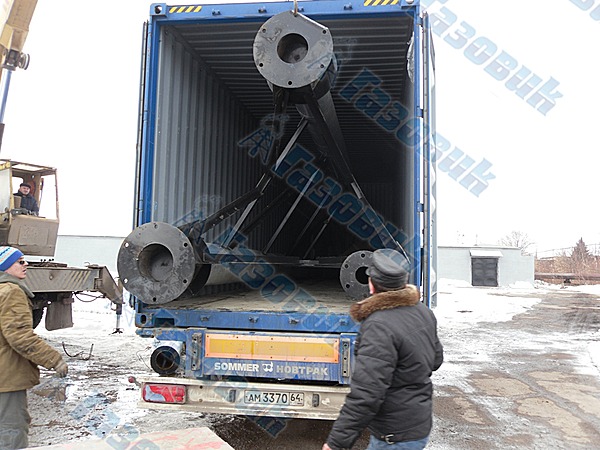

  • Дымовая труба ТКУ-800 кВт, загрузка в контейнерДымовая труба ТКУ-800 кВт, загрузка в контейнер
  • Дымовая труба ТКУ-800 кВт, последние метры и на СахалинДымовая труба ТКУ-800 кВт, последние метры и на Сахалин
  • Дымовая труба ТКУ-800 кВт (2)Дымовая труба ТКУ-800 кВт (2)

Данная модульная котельная была изготовленна для отопления и горячего водоснабжения жилого строения предприятия на острове Сахалин. ТКУ полностью автоматизирована, с погодозависимой автоматикой; изготовленна на базе двух котлов ICI REX-40 (мощностью по 400 кВт). При расчетах всех внутренних узлов котельной принималась во внимание сейсмичность района: элементы трубопроводов, крепления циркуляционных и подпиточных насососов были собраны на специальных резиновых компенсаторах.

Так же для данной котельной установки была расчитана и изготовленна двухствольная сейсмоустойчивая дымовая труба высотой 14 метров.

Поскольку конечным пунктом назначения модульной котельной установки являлся о. Сахалин, отгрузка осуществлялась ЖД платформой для ТКУ и 40-кафутовым контейнером для дымовой трубы. Загрузить негабаритную трубу в контейнер оказалось довольно сложно: она вошла вплотную и только при условии боковой погрузки. Отправка дымовой трубы контейнером позволила значительно снизить расходы клиента на доставку: при отгрузке этой трубы ЖД платформой стоимость доставки возрасла бы в два раза.

25 августа 2011
