Газовик — промышленное газовое оборудование * Продукция * Фильтры газовые *

Фильтры газовые ФН в алюминиевом корпусе (производства СП "ТермоБрест")

Группа компаний Газовик с 1991 года представляет продукцию производства СП "ТермоБрест" на территории Российской Федерации на условиях дилера.
Обращаясь к нам, Вы получаете оборудование по ценам от производителя.

Фильтры газовые ФН в алюминиевом корпусе

Фильтры газовые ФН в алюминиевом корпусе предназначены для очистки газа от механических частиц для повышения надежности и долговечности работы газового оборудования.

Как муфтовые, так и фланцевые газовые фильтры ФН DN 15 - 50 в алюминиевом корпусе применяют в системах ЖКХ перед газовыми счетчиками и в топочных перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с небольшой единичной мощностью.

Фильтры газовые фланцевые ФН DN 25 - 100 в алюминиевом корпусе в основном устанавливают на газопроводах.

Климатическое исполнение:
У3.1 (-30...+40 °С);
У2 (-45...+40 °С);
УХЛ1 (-60...+40 °С).

Структура обозначения

Структура обозначения

1. ФН - обозначение серии

2. Присоединительный размер, дюймы

3. Дефис

4. Исполнение фильтра по максимальному рабочему давлению:
    - 1 - (0...0,3) МПа;
    - 2 - (0...0,3) МПа;
    - 6 - (0...0,6) МПа.

5. Исполнение фильтра (только для муфтовых фильтров DN 15 - 25 и для фланцевых филь- тров DN 15, 20).

6. Дополнительные устройства:
    М - наличие индикатора загрязненности фильтра механического типа
    Ес - наличие индикатора загрязненности фильтра электрического типа, работающего от сети;
    Ет - наличие индикатора загрязненности фильтра электрического типа, работающего от батареи.

Общие технические характеристики фильтров газовых ФН в алюминиевом корпусе

Наименование параметра Значение
Максимальный перепад давления на фильтре не более 10 кПа
Пористость фильтрующего элемента (50...60) %
Минимальный размер улавливаемых частиц не более 50 мкм
Температура рабочей среды от минус 30 °С до плюс 90 °С
Материал корпуса алюминиевые сплавы АК12ОЧ, АК12ПЧ
Монтажное положение на горизонтальных или вертикальных трубопроводах
Средняя наработка на отказ 10 000 ч
Средний срок службы не менее 10 лет

Фильтры газовые муфтовые DN 15, 20 и 25. Исполнение 1 (короткие верхняя и нижняя крышки)

Фильтры газовые муфтовые DN 15, 20 и 25.  Исполнение 1

Наимено-
вание фильтра
DN Давление рабочее макси-
мальное, МПа
G, дюйм Рабочая площадь
фильтрующего элемента, м2
Размеры, мм Масса, кг Коэффи-
циент сопротив-
ления
Рис.
L B H H1
ФН 1/2-2.1 15 0,3 1/2 0,008 91 62 85 42,5 0,4 3,5 a
ФН 1/2-6.1 0,6 б
ФН 3/4-2.1 20 0,3 3/4 3,1 a
ФН 3/4-6.1 0,6 б
ФН 1-2.1 25 0,3 1 0,010 105 72 92 46 0,53 a
ФН 1-6.1 0,6 б

Фильтры газовые муфтовые DN 15, 20 и 25. Исполнение 2 (длинная верхняя крышка, короткая нижняя крышка)

Фильтры газовые муфтовые DN 15, 20 и 25.  Исполнение 2

Наимено-
вание фильтра
DN Давление рабочее макси-
мальное, МПа
G, дюйм Рабочая площадь
фильтрующего элемента, м2
Размеры, мм Масса, кг Коэффи-
циент сопротив-
ления
Рис.
L B H H1
ФН 1/2-2.2 15 0,3 1/2 0,013 91 62 139 42,5 0,58 3,4 a
ФН 1/2-6.2 0,6 б
ФН 3/4-2.2 20 0,3 3/4 2,9 a
ФН 3/4-6.2 0,6 б
ФН 1-2.2 25 0,3 1 0,016 105 72 146 46 0,72 a
ФН 1-6.1 0,6 б

Фильтры газовые муфтовые DN 15, 20 и 25. Исполнение 3 (длинные верхняя и нижняя крышки)

Фильтры газовые муфтовые DN 15, 20 и 25.  Исполнение 3

Наимено-
вание фильтра
DN Давление рабочее макси-
мальное, МПа
G, дюйм Рабочая площадь
фильтрующего элемента, м2
Размеры, мм Масса, кг Коэффи-
циент сопротив-
ления
Рис.
L B H H1
ФН 1/2-2.3 15 0,3 1/2 0,018 91 62 193 96,5 0,75 3,3 a
ФН 1/2-6.3 0,6 б
ФН 3/4-2.3 20 0,3 3/4 2,7 a
ФН 3/4-6.3 0,6 б
ФН 1-2.3 25 0,3 1 0,023 105 72 200 100 0,92 a
ФН 1-6.3 0,6 б

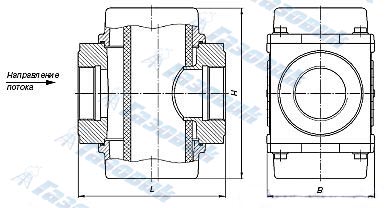

Фильтры газовые муфтовые DN 32, 40, 50

Фильтры газовые муфтовые DN 32, 40, 50

Наимено-
вание фильтра
DN Давление рабочее макси-
мальное, МПа
G, дюйм Рабочая площадь
фильтрующего элемента, м2
Размеры, мм Масса, кг Коэффи-
циент сопротив-
ления
Рис.
L B H H1
ФН 1 1/4-2 32 0,3 1 1/4 0,030 140 100 180 90 3,0 3,3 a
ФН 1 1/4-6 0,6 б
ФН 1 1/2-2 40 0,3 1 1/2 162 108 198 99 3,2 3,2 a
ФН 1 1/2-6 0,6 б
ФН 2-2 50 0,3 2 118 188 94 3,4 3,4 a
ФН 2-6 0,6 б

Фильтры газовые фланцевые DN 15, 20. Исполнение 1 (короткие верхняя и нижняя крышки)

Фильтры газовые фланцевые DN 15, 20.  Исполнение 1

Наимено-
вание фильтра
DN Давление рабочее макси-
мальное, МПа
Рабочая площадь
фильтрующего элемента, м2
Размеры, мм Масса, кг Коэффи-
циент сопротив-
ления
Рис.
L B H H1 D d
ФН 1/2-2.1 фл. 15 0,3 0,008 147 83 92 46 55 12 0,90 3,5 a
ФН 1/2-6.1 фл. 0,6 б
ФН 3/4-2.1 фл. 20 0,3 65 0,95 3,1 a
ФН 3/4-6.1 фл. 0,6 б

Фильтры газовые фланцевые DN 15, 20. Исполнение 2 (длинная верхняя крышка, короткая нижняя крышка)

Фильтры газовые фланцевые DN 15, 20.  Исполнение 2

Наимено-
вание фильтра
DN Давление рабочее макси-
мальное, МПа
Рабочая площадь
фильтрующего элемента, м2
Размеры, мм Масса, кг Коэффи-
циент сопротив-
ления
Рис.
L B H H1 D d
ФН 1/2-2.2 фл. 15 0,3 0,013 147 83 146 46 55 12 1,1 3,4 a
ФН 1/2-6.2 фл. 0,6 б
ФН 3/4-2.2 фл. 20 0,3 65 1,2 2,9 a
ФН 3/4-6.2 фл. 0,6 б

Фильтры газовые фланцевые DN 15, 20. Исполнение 3 (длинные верхняя и нижняя крышки)

Фильтры газовые фланцевые DN 15, 20.  Исполнение 3

Наимено-
вание фильтра
DN Давление рабочее макси-
мальное, МПа
Рабочая площадь
фильтрующего элемента, м2
Размеры, мм Масса, кг Коэффи-
циент сопротив-
ления
Рис.
L B H H1 D d
ФН 1/2-2.3 фл. 15 0,3 0,018 147 83 200 100 55 12 1,3 3,3 a
ФН 1/2-6.3 фл. 0,6 б
ФН 3/4-2.3 фл. 20 0,3 65 1,4 2,7 a
ФН 3/4-6.3 фл. 0,6 б

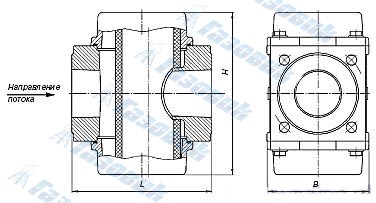

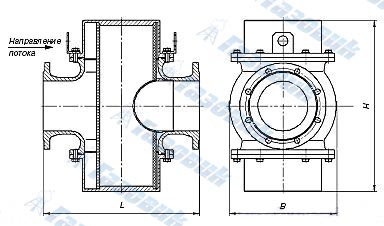

Фильтры газовые фланцевые DN 25 - 100

Фильтры газовые фланцевые DN 25 - 100

Наимено-
вание фильтра
DN Давление рабочее макси-
мальное, МПа
Рабочая площадь
фильтрующего элемента, м2
Размеры, мм Масса, кг Коэффи-
циент сопротив-
ления
Рис.
L B H H1 D d
ФН 1-2 фл. 25 0,3 0,023 160 95 192 96 75 11 2,9 2,2 а
ФН 1-6 фл. 0,6 в
ФН 1 1/4-2 фл. 32 0,3 0,03 162 100 180 90 90 12,5 3,0 3,3 а
ФН 1 1/4-6 фл. 0,6 в
ФН 1 1/2-2 фл. 40 0,3 108 198 99 100 3,2 2,2 а
ФН 1 1/2-6 фл. 0,6 в
ФН 2-2 фл. 50 0,3 118 188 94 110 3,4 3,0 а
ФН 2-6 фл. 0,6 в
ФН 2 1/2-1 65 0,3 0,04 235 144 216 108 130 14 5,2 2,9 б
ФН 2 1/2-6 0,6 г
ФН 3-1 80 0,3 0,05 258 168 226 113 150 18 6,4 3,0 б
ФН 3-6 0,6 г
ФН 4-1 100 0,3 0,06 278 185 252 126 170 7,5 4,4 б
ФН 4-6 0,6 г

1. При монтаже и эксплуатации газовых фильтров следует соблюдать требования безопасности по ГОСТ 12.2.063-81.

2. Перед монтажом фильтра ФН необходимо очистить подводящий трубопровод от загрязнений.

3. Направление потока в трубопроводе должно совпадать со знаком «» на корпусе фильтра.

4. Монтаж фильтров газовых ФН возможен как на горизонтальных, так и на вертикальных трубопроводах.

5. Для уплотнения резьбы в месте соединения корпуса фильтра с трубопроводом рекомендуется применять ленту фторопластовую ФУМ или аналогичный уплотняющий материал. Для уплотнения фланцевого соединения корпуса фильтра с трубопроводом рекомендуется применениее прокладок из резины МБС средней твердости. Ответные фланцы - стальные приварные по ГОСТ 12820-80.

6. Отклонение от параллельности и перпендикулярности уплотнительных поверхностей присоединяемых фланцев не должно превышать 0,2 мм на 100 мм диаметра.

7. Для подключения датчиков реле давления или других приборов и устройств в корпусе фильтра предусмотрены отверстия с резьбой G1/4.

Примечание. Методика расчета характеристик фильтров аналогична методике расчета характеристик клапанов.
