Транспортабельная котельная установка мощностью 100 кВт

Купить транспортабельную котельную установку мощностью 100 кВт

Описание транспортабельной котельной установки ТКУ-100 (ТКУ-0,1)

Транспортабельная котельная установка мощностью 100 кВт обеспечивает автономное отопление и горячее водоснабжение жилых и производственных помещений с общим объемом до 3000 м3.

Блочно-модульная котельная ТКУ-100 работает на газе, жидком топливе и сжиженном газе (СУГ).

Котельная 100 кВт размещается в одном блок-модуле, который изготовливается и монтируется на заводе. Для монтажа и подключения котельной на месте назначения, необходимо подключить ее к  установке холодной воды, топлива к тепловым сетям.

По требованию заказчика возможна установка дымовой трубы.

Транспортабельные котельные установки ТКУ-200 имеют несколько маркировок:

  • БМК-100 - блочно-модульная котельная мощностью 100 кВт
  • БКУ-100 - блочная котельная установка мощностью 100 кВт
  • МКУ-100 - модульная котельная установка мощностью 100 кВт

Конструкция транспортабельной котельной установки ТКУ мощностью 100 кВт

В комплектацию модульных котельных ТКУ-100 кВт может входить следующее оборудование в зависимости от вида топлива:

  • блок-модуль;
  • газовый узел (с узлом учета или без него);
  • насосная группа;
  • два котла по 50 кВт каждый;
  • электрооборудование;
  • автоматика управления;
  • атмосферная горелка.

Котельные производительностью 100 кВт могут иметь достаточно высокий уровень КПД - до 86%.

Работа котельных частично или полностью автоматизирована (по желанию Заказчика), что положительно сказывается на затратах на техническое обслуживание.

Наши специалисты изготовят котельную установку по типовому или идивидуальному проекту, в соответствии с заполненным Опросным листом на оборудование. ГК Газовик изготавливает котельные любой мощности в полной комплектации.

Информацию о гарантии и доставке вы можите посмотреть здесь.

Опросные листы на транспортабельную котельную установку мощностью 100 кВт

Габаритная схема ТКУ мощностью 100 кВт

Габаритная схема ТКУ мощностью 100 кВт

Т95 - дренаж от предохранительного клапана; Т96 - дренаж от котлов; Г1 - ввод газа; ЭС - электроснабжение; ЭО - электроосвещение, выход на электросветильник; Т2 - трубопровод из системы отопления, обратный трубопровод; Т1 - трубопровод в систему отопления, подающий трубопровод; В1 - ввод водопровода.

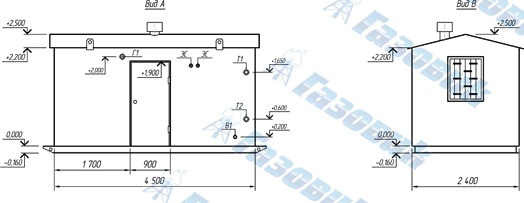

Схема фасадов ТКУ-100

Схема фасадов ТКУ-100 (А,В)
Схема фасадов ТКУ-100 (Б,Г)

Cхема тепломеханической части котельной ТКУ-100

Cхема тепломеханической части котельной ТКУ-100

Технические характеристики БКУ 100 кВт

Наименование ТКУ-100
Тепловая мощность, кВт 100
КПД котлов, % 86
Максимальная температура воды на выходе, 0С 95
Расчетная температура воды на входе, 0С 50
Рабочее давление воды, МПа, не более 0,3
Расчетный расход газа, м3/ч (при теплоте сгорания 8000 ккал/м3) 12,5
Расчетная эл. нагрузка , кВт/час 3,5
Потребляемая эл. мощность, кВт/час 1,8
Давление газа на вводе в котельную, кПа, не менее 2,8
Температура уходящих газов, 0С, не ниже 210
Общее водопотребление объекта, м3/сут 0,1
Минимальное разрежение за котлом, Па, не более 3,0
Масса, т, не более 4,0
Габаритные размеры, м, не более
-длина 4,5
-ширина 2,4
-высота 2,5

ГК Газовик производит и поставляет блочно-модульные и транспортабельные котельные установки БКУ и ТКУ различной мощности по всей России и СНГ.

Для того, чтобы узнать цену на котельную ТКУ 100 кВт, свяжитесь с нами по телефону 8-800-200-0357 или прислав нам заявку на электронную почту gas@gazovik.ru. Специалисты ГК Газовик проконсультируют Вас по интересующим вопросам и предоставят оптимально выгодное исполнение котельной с экономической и технологичевской точки зрения..
