Транспортабельная котельная установка мощностью 1500 кВт

Купить транспортабельную котельную установку  мощностью 1500 кВт

Описание транспортабельной котельной ТКУ-1500 кВт

Блочно-модульные котельные ТКУ-1500 находят свое применение в индивидуальном отоплении и снабжении горячей водой производственных, промышленных и бытовых зданий и сооружений. Максимальный объем объекта, который возможно отапливать с помощью транспортабельной котельной установки  мощностью 1500 кВт составляет 44 000 м3.

Блочно-модульные котельные используют для:

1. отопления:

  • в частном доме,
  • в коттедже,
  • в многоквартирном доме,
  • на предприятии;

2. подачи горячей воды в жилые и промышленные здания;

3. обеспечия теплом и горячей водой объекты сельхозназначения.

Котельные могут работать на нескольких видах  топлива, одно из которых выступает в качестве резервного: дизель, сжиженный углеводородный или природный газ.

Существует возможность установки котлов различных производителей как отечественных, так и импортных, любого модельного ряда, с различными мощностями.

БКУ поставляются в готовом виде: все оборудование монтируется внутри блоков-модулей, которые затем стыкуются на строительной площадке.

Опросные листы на транспортабельную котельную установку  мощностью 1500 кВт

Конструкция транспортабельной котельной установки ТКУ мощностью 1500 кВт

БКУ на 1500 кВт состоит из двух котлов мощностью 1100 кВт и 500 кВт. Использование котлов других мощностей возможно по требованию Заказчика.

Максимальная производительность составляет 92% .

Типовая комплектация котельной установки мощностью 1,5 МВт:

  • металлические блоки-модули;
  • газовый узел;
  • насосная группа;
  • котлы;
  • блок автоматики;
  • дутьевая горелка.

ТКУ-1,5 мВт обычно комплектуется дымовой трубой,  дымососом, дефлекторами  и  коробом  для  присоединения  к  трубе  дымовой.

Изготовление и поставка котельных любых мощностей осуществляется на основании заполненного Опросного листа в соответствии с требованиями Заказчика.

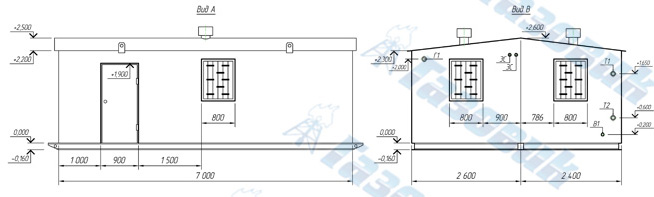

Схема фасадов котельной установки ТКУ-1500 кВт

Схема фасадов котельной установки ТКУ-1500 кВт
Компоновочная схема ТКУ-1,5 МВт

Габаритный чертеж ТКУ-1,5 МВт

Габаритный чертеж ТКУ-1,5 МВт

Т95 - дренаж от предохранительного клапана; Т96 - дренаж от котлов; Г1 - ввод газа; ЭС - электроснабжение; ЭО - электроосвещение, выход на электросветильник; Т2 - трубопровод из системы отопления, обратный трубопровод; Т1 - трубопровод в систему отопления, подающий трубопровод.

Тепломеханическая схема крышной котельной ТКУ-1,5 МВт

Тепломеханическая схема крышной котельной ТКУ-1,5 МВт

Технические характеристики транспортабельной котельной установки мощностью 1500 кВт

Наименование показателей ТКУ-1500
Тип горелки дутьевая
Тепловая мощность, кВт 1500
Коэффициент полезного действия котлов, % 92
Максимальная температура воды на выходе,0С 95-115
Расчетная температура воды на входе, 0С 70
Рабочее давление воды, МПа (кгс/см2), не более 0,6
Расчетный расход газа, м3/ч (при теплоте сгорания Qph =8000 ккал/м3 173,4
Потребляемая эл. мощность, кВт/час 20,25
Давление газа, кПа (кгс/см2) на вводе в котельную, не менее 4
Температура уходящих газов, не ниже, 0С 155-160
Масса, кг, не более 11
Габаритные размеры, м, не более
-длина 7
-ширина 5,0
-высота 2,6

Обращайтесь к специалистам ГК Газовик по телефону 8-800-200-0357 или присылайте заявки на расчет на электронную почту gas@gazovik.ru.

Мы подберем оптимально выгодное исполнение котельной с экономической и технологичевской точки зрения, которая будет отвечать всем предъявляемым к ней требованиям.
