Транспортабельная котельная установка мощностью 3500 кВт

Цена транспортабельной котельной установки мощностью 3500 кВт

Описание транспортабельной котельной установки мощностью 3500 кВт

Блочная транспортабельная котельная мощностью 3500 кВт используется для автономного индивидуального отопления и горячего водоснабжения зданий промышленного, бытового, жилого и социального назначения.

Максимальный объем отапливаемого объекта достигает до 110 000 м3.

Котельные ТКУ 3,5 мВт производят под использование нескольких видов топлива: дизельное топливо, природный и сжиженный углеводородный газ. Это позволяет регулярно снабжать котельную резервным топливом в случае возникновения перебоев в поставке основного топлива.

Устройство транспортабельных котельных ТКУ-3500

В большинстве случаев, в типовых проектах изготовления в комплектацию ТКУ-3500 входят три котла 1100 кВт, 1600 кВт, 800кВт. Изготовление котельной установки ТКУ-3,5 МВт возможно из любого количества котлов с соответствующей суммарной мощностью.

Транспортабельная котельная состоит из трех металлических блочных модулей, изготавливающихся и комплектующихся оборудованием в заводских условиях, которые затем монтируются на территории установки в модульную систему.

Минимальная комплектация газовой котельной ТКУ-3500 состоит из:Комплектация котельной БКУ-3,5Комплектация котельной ТКУ-3,5

  • блочные модули;
  • газовое оборудование;
  • блок автоматики и другое электрооборудование;
  • насосные установки;
  • котельное оборудование;
  • дутьевая горелка.

Комплектация БКУ 3,5 может изменятся, в зависимости от выбранного типа топлива.

Максимальный КПД транспортабельной котельной ТКУ-3,5 МВт может достигать 92%.

Изготовление, транспортировка и монтаж блочных котельных производится на основании требований Заказчика и Опросного листа.

Опросные листы на ТКУ 3500 кВт

Компоновка котельной ТКУ-3,5 МВт

Компоновка котельной ТКУ-3,5 МВт

Т95 - дренаж от предохранительного клапана; Т96 - дренаж от котлов; Г1 - ввод газа; ЭС - электроснабжение; ЭО - электроосвещение, выход на электросветильник; Т2 - трубопровод из системы отопления, обратный трубопровод; Т1 - трубопровод в систему отопления, подающий трубопровод.

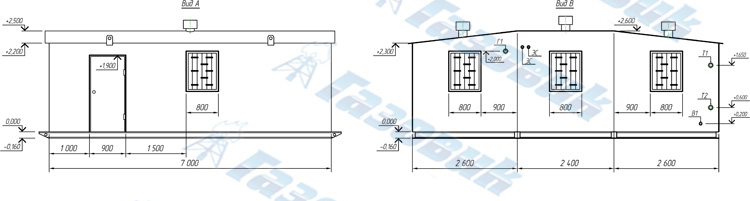

Схема фасадов ТКУ-3,5 МВт

Схема фасадов котельной ТКУ-3,5 МВт

Тепломеханическая схема транспортабельной котельной установки мощностью 3500 кВт

Тепломеханическая схема транспортабельной котельной установки мощностью 3500 кВт

К1 - Котел водогрейный, Q = 1600 кВт, К2 - Котел водогрейный, Q = 1100 кВт, К3 - Котел водогрейный, Q = 800 кВт, К4 - Горелка газовая, К5 - Горелка газовая, К6 - Насос подпиточный, К7 - Насос сетевой, К8 - Насос антиконденсационный, К9 - Система автоматического дозирования реагентов, К10 - Счетчик воды, К11 - Клапан трехходовый с электроприводом, Ду 125, К12 - Расшрительный мебмранный бак, К13 - Счетчик холодной воды, К14 - Клапан электромагнитный, К15 - Предохранительно-сбросной клапан, К16 - Контроллер системы отопления и ГВС.

Технические характеристики транспортабельной котельной установки мощностью 3500 кВт

Наименование показателей ТКУ-3500
Тип горелки дутьевая
Тепловая мощность, кВт 3500
Коэффициент полезного действия котлов, % 92
Максимальная температура воды на выходе,0С 95-115
Расчетная температура воды на входе, 0С 70
Рабочее давление воды, МПа (кгс/см2), не более 0,6
Расчетный расход газа, м3/ч (при теплоте сгорания Qph =8000 ккал/м3 407,8
Потребляемая эл. мощность, кВт/час 37,24
Давление газа, кПа (кгс/см2) на вводе в котельную, не менее 4
Температура уходящих газов, не ниже, 0С 155-160
Масса, кг, не более 14
Габаритные размеры, м, не более
-длина 7
-ширина 7,6
-высота 2,6
