Транспортабельная котельная установка мощностью 4000 кВт

Купить,заказать ТКУ-4000 кВт, БМК-4000, БКУ-4000

Описание транспортабельной котельной ТКУ-4000

Транспортабельные котельные мощностью 4000 кВт (4,0 МВт) устанавливаются для автономного энергообеспечения промышленных и жилых объектов. Максимальный объем отапливаемого помещения (здания) - 140000 м3.

Оборудование котельной ТКУ-4000Котельные ТКУ-4,0 МВт состоят из двух или более каркасных блок-модулей, поэтому котельные ТКУ также называются блочно-модульными котельными (БМК-4000) или блочными котельными установками (БКУ-4000). Количество блок-модулей зависит от компоновки технологическим оборудованием и требований Заказчика. Блок-модули представляют собой стальной каркас заводской готовности, обшитый сэндвич-панелями, с окнами (для обеспечения естественной приточно-вытяжной вентиляции) и дверью. Модули котельной собираются и стыкуются на строительной площадке, а затем подводятся внешние сети.

ГК Газовик предлагает изготовление и поставку транспортабельных котельных ТКУ-4000 для трех видов топлива: сжиженный природный или углеводородный газ, жидкое топливо и твердое топливо. Для обеспечения бесперебойного обеспечения потребителей горячей водой и теплом, мы предлагаем двух- или трехтопливные котельные установки - с резервной/аварийной линией подачи топлива.

Устройство ТКУ-4000

Котельные мощностью 4000 кВт традиционно состоят из двух водогрейных котлов мощностью 2000 кВт каждый. Возможна установка другого количества котлов с другой производительностью по требованию Заказчика.

Состав технологического оборудования зависит от вида топлива, на котором работает котельная, и от назначения котельной (теплоснабжение и/или горячеводоснабжение).

Типовая компоновка газовой котельной ТКУ-4,0 МВт

Газовое оборудование ТКУ-4000

  • два водогрейных котла мощностью по 2000 кВт
  • дутьевые горелки
  • насосная группа: подпиточный насос, сетевой насос, антиконденсационный насос
  • теплообменники
  • газовое оборудование: газораспределительное устройство, узел учета газа, клапаны, краны
  • расширительный мембранный бак
  • деаэрационное оборудование
  • приборы КИПиА для дистанционного управления котельной
  • система пожарной и охранной сигнализации
  • дымовая труба

Компановка транспортабельной котельной ТКУ-4000 кВт, изготовленной специалистами ГК Газовик, полностью соответствует требованиям нормативного документа СП 89.13330.2012 "Котельные установки. Актуализированная редакция СНиП II-35-76".

Изготовление и поставка блочных котельных БКУ-4000 (ТКУ-4000, БМК-4000) осуществляется на основании заполненного Опросного листа.

Опросные листы на котельные установки

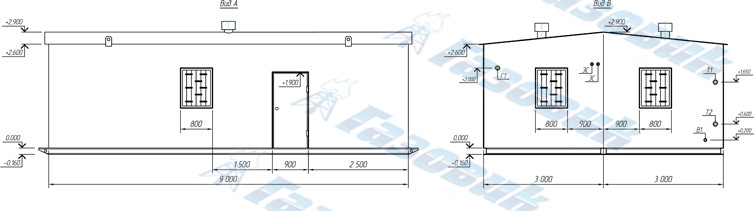

Габаритный чертеж ТКУ-4,0 МВт

Т1-трубопровод прямой сетевой воды, Т2-трубопровод обратной сетевой воды, В1-подпиточный трубопровод, Г1-входящий газопровод

Габаритная схема фасада котельной ТКУ-4000

Компоновка котельной мощностью 4000 кВт

Т1-трубопровод прямой сетевой воды, Т2-трубопровод обратной сетевой воды, Т95-напорный трубопровод, Т96-безнапорный трубопровод, В1-подпиточный трубопровод, Г1-входящий газопровод, К1-котел водогрейный, К2-газовая горелка, К3-подпиточный насос, К4-насос сетевой, К5-насос антиконденсатный

Технологическое оборудование ТКУ-4000, схема

Тепломеханическая схема ТКУ-4000 кВт

Т1-трубопровод прямой сетевой воды, Т2-трубопровод обратной сетевой воды, Т95-напорный трубопровод, В1-подпиточный трубопровод, К1-котел водогрейный, К2-горелка газовая, К3-насос подпиточный, К4-насос сетевой, К5-насос антиконденсатный, К6-система автоматического дозирования реагентов, К6.1-счетчик воды, К7-клапан трехходовый с электроприводом, К8-расширительный мембранный бак, К9-счетчик холодной воды, К10-клапан электромагнитный, К11-предохранительно-сбросной клапан, К12-контроллер системы отопления и ГВС

Тепломеханическая схема ТКУ-4000

Технические характеристики транспортабельной котельной ТКУ-4000 (БМК-4000, БКУ-4000)

Параметры Значение
Теплопроизводительность, кВт 4000
Количество котлов*, шт. 2 шт. по 2000 кВт
Тип горелки дутьевая
Коэффициент полезного действия котлов, % 92
Максимальная температура воды на выходе, ºС 95-115
Расчетная температура воды на входе, ºС 70
Рабочее давление воды, МПа (кгс/см2), не более 0,6
Расчетный расход газа, м3/ч (при теплоте сгорания Qph =8000 ккал/м3 536,4
Потребляемая эл. мощность, кВт/час 41,2
Давление газа, кПа (кгс/см2) на вводе в котельную, не менее 4
Температура уходящих газов, не ниже, ºС 155-160
Масса*, кг, не более 14000
Габаритные размеры*, мм, не более (ДхШхВ) 9000х6000х2900

*количество и мощность котлов, габаритные размеры и масса рассчитываются на основании требований Заказчика.

ГК Газовик предлагает изготовление и поставку транспортабельных котельных любой мощности, на любом виде топлива. Звоните нашим специалистам, и мы рассчитаем стоимость котельной, а также сроки ее изготовления и доставки.
